Tiêu chuẩn API máy bơm bùn Triplex khoan F-800đ
Giới thiệu

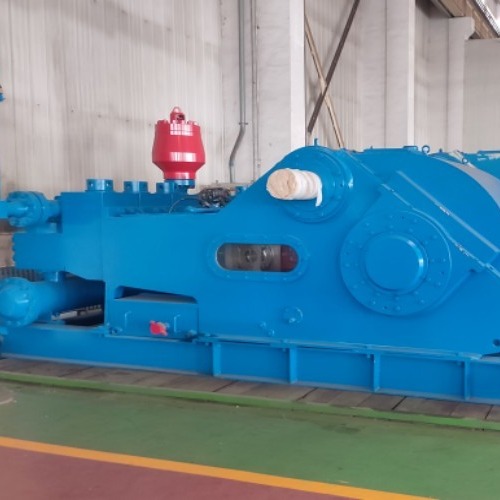

Máy bơm bùn Triplex F-800 có cấu trúc chắc chắn và nhỏ gọn, khối lượng nhỏ, hiệu suất tốt và đáng tin cậy.Máy bơm bùn Triplex F-800 có thể đáp ứng các yêu cầu khoan như áp suất cao và chuyển vị lớn cho dù khoan trên đất liền hay khoan ngoài khơi.
Máy bơm bùn F-800 Triplex có hành trình dài hơn và có thể vận hành ở hành trình thấp hơn, do đó cải thiện hiệu suất cấp nước một cách hiệu quả và kéo dài tuổi thọ của các bộ phận cuối chất lỏng của máy bơm bùn.
Bộ giảm chấn xung lực hút của Máy bơm bùn Triplex có cấu trúc tiên tiến đáng tin cậy để sử dụng và có thể giúp máy bơm đạt được hiệu suất hút tốt nhất.
thông số củaMáy bơm bùn Triplex F-800
| Kích thước lót | TRONG | 6 rưỡi | 6 1/4 | 6 | 5 1/2 | 5 | 4 rưỡi | 4 |
| áp suất xả | Mpa | 14.6 | 15,8 | 17.2 | 20.4 | 24.7 | 30,5 | 34,5 |
| tâm thần | 2118 | 2290 | 2495 | 2915 | 3582 | 4424 | 5000 | |
| Đột quỵ mỗi phút (SPM) |
Quyền lực KW(HP) |
Độ dịch chuyển L/s(GPM) | ||||||
| 160 | 636 (853) |
39.21 (621.4) |
36,26 (574.7) |
33,41 (529,5) |
28.07 (444.9) |
23.2 (367.7) |
18,79 (297.8) |
14,85 (235.2) |
| *150 | *597 (800) |
36,76 (582.6) |
34 (538,9) |
31.32 (496.4) |
26.32 (417.1) |
21,75 (344.7) |
17,62 (279.2) |
13,92 (220,6) |
| 140 | 557.2 (693.3) |
34.3 (543.6) |
31,73 (502.9) |
29.23 (463.3) |
24,57 (389.4) |
20.3 (321.7) |
16,45 (260,7) |
12,99 (205.8) |
| 130 | 517.4 (693.3) |
31,85 (504.8) |
29,47 (467.1) |
27.14 (430.1) |
22,81 (361.5) |
18,85 (298.7) |
15.27 (242.0) |
12.06 (191.1) |
| 120 | 477.6 (640) |
29.4 (465.9) |
27.2 (431.1) |
25.06 (397.2) |
21.06 (333.8) |
17,4 (275.7) |
14.1 (223,4) |
14.11 (176,5) |
| 110 | 437.8 (587.7) |
26,95 (427.1) |
24,93 (395.1) |
22,97 (364.0) |
19.3 (305,9) |
15,95 (252.8) |
12,92 (204.7) |
10.21 (161.8) |
| 1 | 3,98 (5.33) |
0,245 (3.88) |
0,227 (3.59) |
0,209 (3.31) |
0,175 (2.77) |
0,145 (2.29) |
0,117 (1.85) |
0,093 (1.47) |
| --Dữ liệu hiệu suất được tính theo hiệu suất cơ học 90% và hiệu suất thể tích 100%. | ||||||||
| --Dấu * trình bày SPM khuyến nghị và công suất đầu vào khi máy bơm bùn chạy liên tục. | ||||||||
đặc điểm kỹ thuật củaMáy bơm bùn Triplex F-800
Công suất đầu vào định mức: 800 HP
Đột quỵ mỗi phút: 150 SPM
Chiều dài hành trình: 229 mm (9")
Tỷ số truyền: 4,185:1
tối đa.Áp suất làm việc: 34,5 MPa (5000 psi)
Van: API#6
Kích thước Max.Liner: (6 1/2")
Mặt bích đầu vào hút: Mặt bích 254 mm (10")
Mặt bích đầu ra xả: Mặt bích 130,2 mm (5 1/8")),34,5 MPa (5000 psi)
