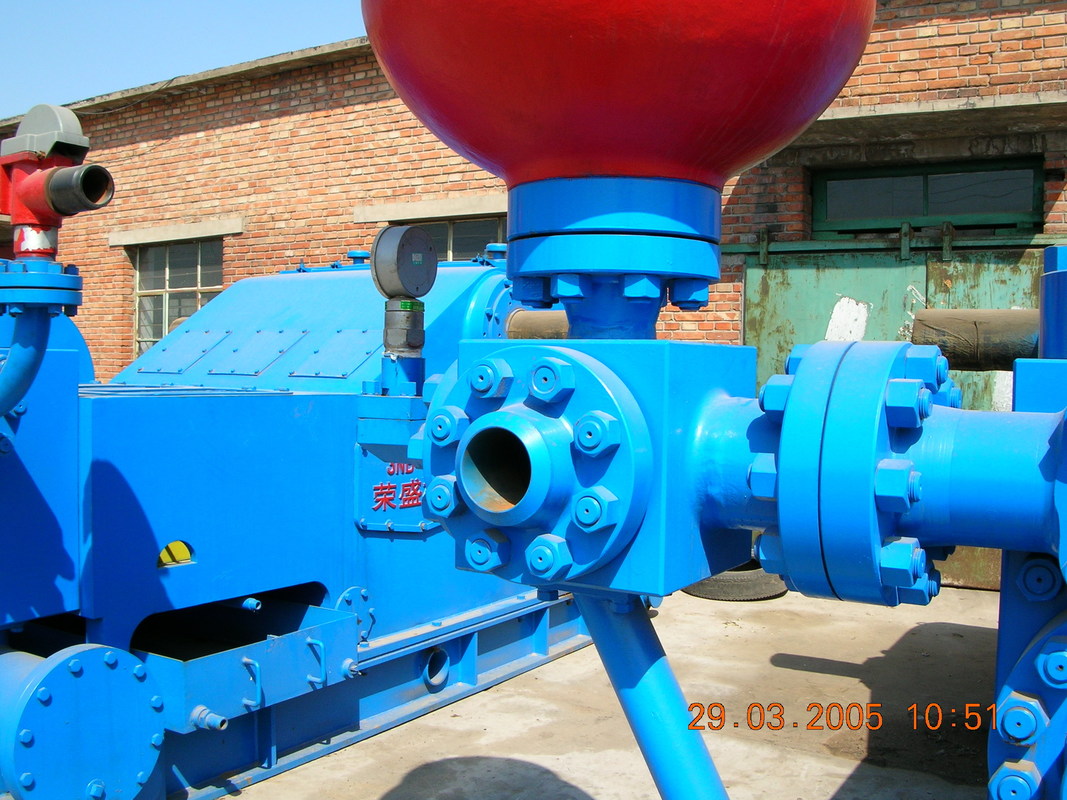

Máy bơm bùn bể dầu API 7K F500 với nhịp độ dài
Lời giới thiệu
Máy bơm bùn bể dầu dòng F có một nhịp đập dài hơn và có thể được vận hành với tốc độ thấp hơn, cải thiện hiệu suất cung cấp nước và kéo dài đáng kể tuổi thọ của các bộ phận cuối chất lỏng của máy bơm bùn.
Các thông số củaMáy bơm bùn giàn khoan dầu F500
| Kích thước lớp lót | trong | 6 3/4 |
6 1/2
|
6 | 5 1/2 | 5 | 4 1/2 | 4 |
3 1/2
|
| Áp suất xả | Mpa |
9.2
|
10
|
11.7
|
13.9
|
16.8
|
20.8
|
26.3
|
34.5
|
| psi |
1334
|
1450
|
1670
|
2016
|
2400
|
3016
|
3814
|
5000
|
|
| Nhịp đập mỗi phút (SPM) |
Sức mạnh KW ((HP) |
Di chuyển L/s (GPM) | |||||||
|
170
|
384
(515)
|
37.29
(591.0)
|
34.62
(548.7)
|
29.46
(466.9)
|
24.72
(391.8)
|
20.50
(324.9)
|
16.59
(262.9)
|
13.08
(207.3)
|
10.05
(159.2)
|
| *165 |
*373
500)
|
36.2
(573.7)
|
33.6
(532.5)
|
28.6
(453.3)
|
24
(380.4)
|
19.9
(315.4)
|
16.1
(255.)
|
12.7
(201.2)
|
9.75
(154.5)
|
| 150 |
339.4
(455)
|
32.9
(521.4)
|
30.55
(484.2)
|
26
(412.1)
|
21.8
(345.5)
|
18.1
(286.8)
|
14.64
(232.0)
|
11.55
(183.0)
|
8.86
(140.4)
|
| 140 |
316.5
(424)
|
30.72
(486.9)
|
28.51
(451.8)
|
24.27
(384.6)
|
20.36
(322.7)
|
16.88
(267.5)
|
13.66
(216.5)
|
10.78
170.8)
|
8.27
(131.0)
|
| 130 |
293.9
(394)
|
28.52
(452.0)
|
26.47
(419.5)
|
22.53
(357.1)
|
18.91
(299.7)
|
15.68
(248,5)
|
12.68
(200.9)
|
10.01
(158.6)
|
8.27
(131.0)
|
| 120 |
271.2
(364)
|
26.33
(417.3)
|
24.44
(387.3)
|
20.8
(329.6)
|
17.45
(276.5)
|
14.47
(229.3)
|
11.71
(185.6)
|
9.24
(146.4)
|
7.09
(112.3)
|
| 110 |
248.7
(333)
|
24.1
(381.9)
|
22.4
(355.0)
|
19.07
(302.2)
|
16
(253.6)
|
13.27
(210.3)
|
10.73
(170.0)
|
8.46
(134.0)
|
6.5
(103.0)
|
| 1 |
2.261
(3.03)
|
0.219
(3.47)
|
0.204
(3.23)
|
0.173
(2.74)
|
0.145
(2.29)
|
0.121
(1.91)
|
0.098
(1.55)
|
0.077
(1.22)
|
0.059
(0.93)
|
| -- Dữ liệu hiệu suất được tính bằng hiệu suất cơ học 90% và hiệu suất thể tích 100%. | |||||||||
| --The * trình bày SPM khuyến nghị và sức mạnh đầu vào khi máy bơm bùn chạy liên tục. | |||||||||
Máy bơm bùn giàn khoan dầu F500 Thông số kỹ thuật:
Lượng đầu vào: 500 mã lực
Đập mỗi phút: 165 SPM
Chiều dài đường: 190,5 mm (7 1/2")
Tỷ lệ bánh răng: 4.286:1
Áp suất làm việc: 5000 psi
Van: API#5
Max.Liner Size: 170 mm (6 3/4")
Vòng ống hút: 203,2 mm (8")
Vòng thoát xả: 101,6 mm (4 "),34.5 MPa (5000 psi)
Kích thước tổng thể (L × W × H):3639 × 2369 × 2315 mm3 ((11.94 × 7.77 × 7.6 ft3) Trọng lượng khoảng: 9543 kg (21039 lb)
