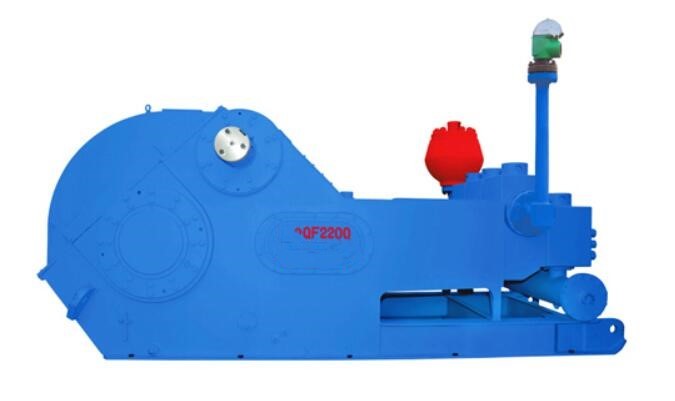

Máy bơm bùn khoan pít-tông Triplex QF2200 trong mỏ dầu
Thông số kỹ thuật máy bơm bùn khoan Triplex Piston:
Công suất đầu vào định mức: 1641 kW(2200 HP) Hành trình mỗi phút: 110 SPM
Chiều dài hành trình: 330,2 mm (13") Tỷ số truyền: 3,969:1
tối đa.Áp suất làm việc: 52 MPa (7500 psi) Van: API#8
Kích thước Max.Liner : 230 mm(9 1/20")
Mặt bích đầu vào hút: Mặt bích 254 mm (10")
Mặt bích đầu xả: Mặt bích 130,2 mm (5 1/8") 70 MPa (10000 psi)Kích thước tổng thể (L×R×H):5065×2667×2137 mm3(16,62×8,75×7,01 ft3)Trọng lượng xấp xỉ: 28380 kg (62567 lb)
thông số củaMáy bơm bùn khoan Triplex Piston
| Kích thước lót | mm |
230
|
220
|
210
|
200
|
190
|
180
|
170
|
160
|
150
|
140
|
| áp suất xả | Mpa |
19,5
|
21.7
|
23,5
|
25,8
|
28.7
|
31,9
|
35,8
|
40,4
|
46,0
|
51,7
|
| tâm thần |
2823
|
3141
|
3402
|
3735
|
4155 |
4618 |
5183
|
5849
|
6660
|
7500
|
|
| Đột quỵ mỗi phút (SPM) |
Quyền lực KW(HP) |
Độ dịch chuyển L/s(GPM) | |||||||||
| 110 |
1640
(2200)
|
75,5
|
69
|
62,9
|
57.1
|
51,5
|
46.2
|
41.2
|
36,5
|
32.1
|
28
|
| 100 |
1490
(2000)
|
68,6
|
62,7
|
57.2
|
51,9
|
46,8
|
42,0
|
37,5
|
33.2
|
29.2
|
25,5
|
| 90 |
1342
(1800)
|
61,8
|
56,5
|
51,5
|
46,7
|
42.1
|
37,8
|
33,7
|
29.9
|
26.3
|
22,9
|
| 80 |
1192
(1600)
|
54,9
|
50.2
|
45,7
|
41,5
|
37,5
|
33,6
|
30,0
|
26,5
|
23.3
|
20.3
|
| 50 |
745,5
(1000)
|
34.3
|
31.4
|
28,6
|
25.9
|
23,4
|
21,0
|
18.7
|
16,6
|
14.6
|
12.7
|
| 1 |
14,9
(20)
|
0,68
|
0,63
|
0,57
|
0,52
|
0,47
|
0,42
|
0,37
|
0,33
|
0,29
|
0,25
|
| --Dữ liệu hiệu suất được tính theo hiệu suất cơ học 90% và hiệu suất thể tích 100%. | |||||||||||
| --Dấu * trình bày SPM khuyến nghị và công suất đầu vào khi máy bơm bùn chạy liên tục. | |||||||||||
Chi tiết
Máy bơm bùn khoan pít-tông F2000 Triplex có cấu trúc chắc chắn, nhỏ gọn và kích thước nhỏ, với hiệu suất chức năng tốt, có thể thích ứng với các yêu cầu công nghệ khoan như áp suất bơm cao của mỏ dầu và dịch chuyển lớn, v.v.
Máy bơm bùn khoan pít-tông Triplex sê-ri F có thể được duy trì ở tốc độ hành trình thấp hơn cho hành trình dài của chúng, giúp cải thiện hiệu quả hiệu suất cấp nước của máy bơm bùn và kéo dài tuổi thọ của đầu chất lỏng.

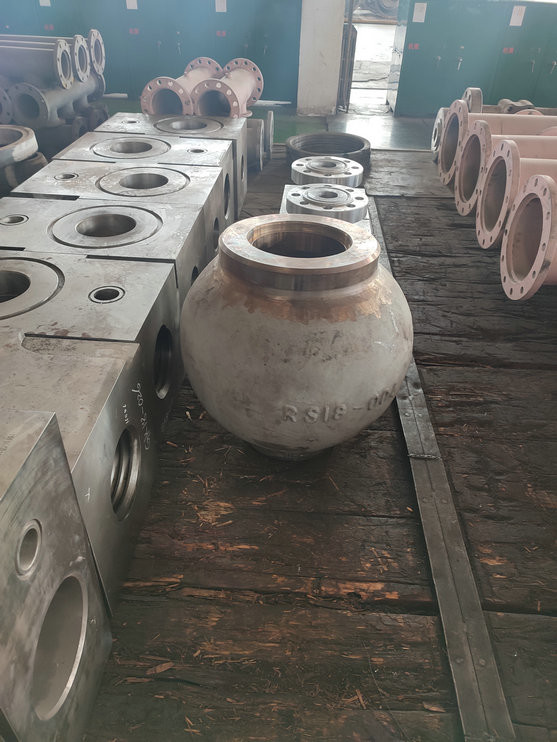

Bộ ổn định hút, với cấu trúc tiên tiến và dịch vụ đáng tin cậy, có thể đạt được hiệu quả đệm tốt nhất.Các đầu nguồn của máy bơm bùn sê-ri F sử dụng sự kết hợp đáng tin cậy giữa bôi trơn cưỡng bức và bôi trơn văng để tăng tuổi thọ của các đầu nguồn.
