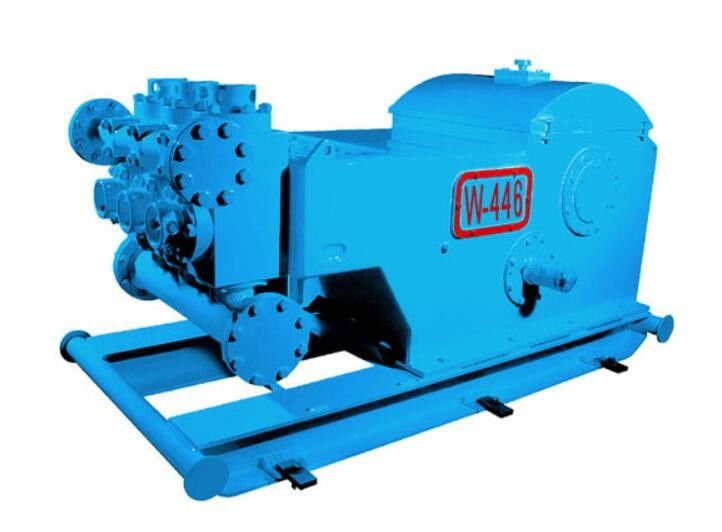

Giàn khoan dầu bơm bùn W-446 Hoạt động đơn lẻ
Giàn khoan dầu bơm bùn W-446Sự chỉ rõ :
Công suất đầu vào định mức 373 kW (500 HP)
Hành trình mỗi phút 260 SPM
Chạy liên tục 220 SPM
Độ dài hành trình 6"
Tỷ số truyền 4,578:1
tối đa.Áp suất làm việc 3000 psi
API van #4
tối đa.Kích thước lót 6"
Mặt bích đầu vào hút Mặt bích 8"
Mặt bích đầu xả 2 mặt bích 1/16", 5000 psi
Kích thước trục bánh răng 3,75"
Kích thước tổng thể (L×R×H) 8,13×4×3,62 ft3
Trọng lượng xấp xỉ 9950 lb
thông số củaGiàn khoan dầu bơm bùn W-446
| Kích thước lót | TRONG | 6 | 5 3/4 | 5 1/2 | 5 1/4 | 5 | 4 rưỡi | 4 |
| áp suất xả | MPa | 9.3 | 10.1 | 11,0 | 12.1 | 13.4 | 16,5 | 20.7 |
| tâm thần | 1349 | 1465 | 1595 | 1755 | 1943 | 2393 | 3000 | |
| Đột quỵ mỗi phút SPM | Công suất kW(HP) | Độ dịch chuyển L/s(GPM) | ||||||
| 260 |
373 (500) |
36.1 (572.2) |
33.2 (526.2) |
30.4 (481.4) |
27.7 (439.0) |
25.1 (397.8) |
20.3 (321.8) |
16.1 (255.2) |
| 220 |
316 (423) |
30.6 (485.0) |
28.1 (445.4) |
25.7 (407.3) |
23,4 (370.9) |
21.2 (336.0) |
17.2 (272.6) |
13.6 (215,6) |
| 180 |
258 (346) |
25,0 (396.3) |
23,0 (364.6) |
21,0 (332.9) |
19.2 (304.3) |
17,4 (275.8) |
14.1 (223,5) |
11.1 (175,9) |
| 140 |
201 (269) |
19,5 (309.1) |
17,9 (283.7) |
16.4 (259,9) |
14,9 (236.2) |
13,5 (214.0) |
10.9 (172.8) |
8.6 (136.3) |
| 100 |
143 (192) |
13,9 (220.3) |
12.8 (202,9) |
11.7 (185.4) |
10.6 (168.0) |
9,7 (153.7) |
7,8 (123.6) |
6.2 (98,3) |
| 60 |
86 (115) |
8.3 (131.6) |
7,7 (120,5) |
7,0 (111.0) |
6.4 (101.4) |
5,8 (91,9) |
4.7 (74,5) |
3.7 (58,6) |
| 1 |
1,43 (1.92) |
0,139 (2.203) |
0,128 (2.029) |
0,117 (1.854) |
0,106 (1.680) |
0,097 (1.537) |
0,078 (1.236) |
0,062 (0,983) |
| ● Dữ liệu về hiệu suất được tính bằng 90% hiệu suất cơ học và 100% hiệu suất thể tích. | ||||||||
| Kích thước lót | TRONG | 6 | 5 3/4 | 5 1/2 | 5 1/4 | 5 | 4 rưỡi | 4 |
| Dịch chuyển | cô gái / vòng quay | 2.205 | 2.025 | 1.851 | 1.686 | 1.527 | 1.239 | 0,980 |
| L/s | 30.6 | 28.1 | 25.7 | 23,4 | 21.2 | 17.2 | 13.6 | |
| áp suất xả | tâm thần | 1595 | 1725 | 1900 | 2074 | 2291 | 2828 | 3000 |
| MPa | 11,0 | 11.9 | 13.1 | 14.3 | 15,8 | 19,5 | 20.7 | |
| ● Dữ liệu hiệu suất được tính bằng 220 spm. | ||||||||
Giàn khoan dầu bơm bùn W-446Chi tiết
