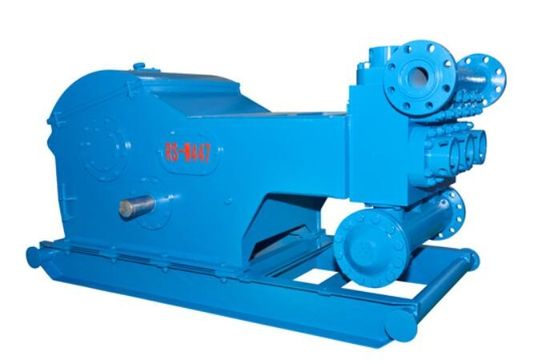

W-447C 500HP Máy bơm bùn hạng nặng Triplex Single Acting
Máy bơm bùn hạng nặng W-447C có thể được sử dụng rộng rãi trong các hoạt động khác nhau của mỏ dầu.Máy bơm bùn hạng nặng sử dụng cấu trúc pít tông với đường kính pít tông là 170mm, phù hợp cho hoạt động làm việc, khoan tốt nông, băng qua địa chất, v.v.
Đặc điểm kết cấu máy bơm bùn hạng nặng W-447C 500HP:
· Đường kính pít tông tối đa là 170mm và lưu lượng dịch chuyển tối đa là 48,4L/s.
· Rèn và hàn trục khuỷu cân bằng hoàn toàn, trọng lượng nhẹ, độ bền cao.
· Răng xương cá nguyên khối, bề mặt răng cứng vừa.
· Khung là kết cấu hàn thép tấm, được ủ sau khi hàn, có độ cứng tốt và độ bền cao.
Các thông số của Máy bơm bùn hạng nặng W-447C 500HP
|
Đường kính pit tông 170mm |
Đột quỵ mỗi phút SPM | 300 | 280 | 260 | 240 | 220 | 200 | 180 | 160 |
| Áp suất xả (MPa) |
5,55 |
5,94 |
6,39 |
6,94 |
7,57 |
8.32 |
9,24 |
10.00 |
|
| Dịch chuyển (m3/phút) | 3,63 | 3,39 | 3,15 | 2,90 | 2,66 | 2,42 | 2.18 | 1,94 | |
| ● Dữ liệu về hiệu suất được tính bằng 90% hiệu suất cơ học và 100% hiệu suất thể tích. | |||||||||
Thông số kỹ thuật máy bơm bùn hạng nặng W-447C 500HP:
Công suất đầu vào định mức: 373 kW (500 HP)Tốc độ bơm tối đa: 260 SPM
Chiều dài hành trình: 177,8 mm (7") Tỷ số truyền: 4,578:1
Áp suất làm việc định mức: 21 MPa (3000 psi) Van: API #6
Mặt bích đầu vào hút: Mặt bích 203,2 mm (8")
Mặt bích đầu ra xả: Mặt bích 103 mm (4 1/16") 21 MPa (3000 psi) Kích thước trục bánh răng: 95,2 mm (3,75")
Kích thước Tổng thể (D×Rộng x Cao):2494×1271×1330 mm3(8,18×4,17×4,63 ft3)Trọng lượng Xấp xỉ : 4697 kg (10355 lb)
