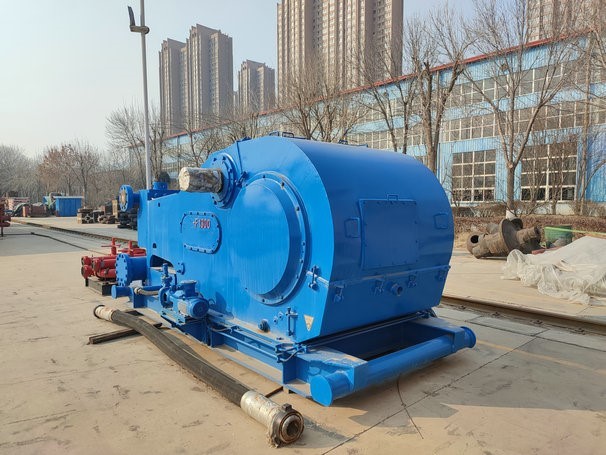

Máy bơm bùn bùn F1300 tốc độ trung bình ngang
Máy bơm bùn F1300Thông số kỹ thuật
-Loại máy bơm bùn: Triplex Single Acting
-Công suất định mức: 1300 HP/969 KW
-Rated Stroke: 120 SPM
-Hành trình lót: 12 '' /305 mm
-Tỷ số truyền: 4.206:1
-Đầu hút: 12'' /305 mm
-Đầu vào xả: 5 1/8 trong Mặt bích 5000 psi
-Loại bánh răng: Xương cá
-Bôi trơn;Cưỡng bức&Giật gân
-Valve Pot: API-7#
-Kích thước tổng thể:
Chiều dài: 4617 mm
Chiều rộng: 3260 mm
Chiều cao: 2600mm
-Trọng lượng (xấp xỉ): 24572 kg
thông số củaMáy bơm bùn F1300
| Kích thước lót | TRONG | 7 | 6 3/4 |
6 rưỡi
|
6 1/4
|
6
|
5 1/2
|
5 |
| áp suất xả | Mpa |
19.2
|
20.6
|
22.3
|
24.1
|
26.1
|
31.1
|
34,5
|
| tâm thần |
2785
|
2988
|
3234 |
3495 |
3785
|
4510
|
5000
|
|
| Đột quỵ mỗi phút (SPM) |
Quyền lực KW(HP) |
Độ dịch chuyển L/s(GPM) | ||||||
| 130 |
1050
(1408)
|
49.19
(779.6)
|
45,74
(725.0)
|
42,41
(672.2)
|
39,22
(621.6)
|
36.14
(572.8)
|
30.36
(481.2)
|
25.10
(397.8)
|
| 120 |
*970
(1300)
|
45,41
(719.7)
|
41
(649.8)
|
39.15
(620.5)
|
36.20
(573.7)
|
33,36
(528.7)
|
28.03
(444.2)
|
23.17
(367.2)
|
| 110 |
889
(1192)
|
41,63
(659.8)
|
38.07
(603.4)
|
35,89
(568.8)
|
33.18
(525,9)
|
30,58
(484.7)
|
25,69
(407.1)
|
21.24
(336.6)
|
| 100 |
808
(1083)
|
37,84
(599.7)
|
35.18
(557.6)
|
32,63
(517.1)
|
30.17
(478.2)
|
27,8
(440.6)
|
23,36
(370.2)
|
19.31
(306.0)
|
| 90 |
727
(975)
|
34.06
(539.8)
|
31,67
(501.9)
|
29,36
(465.3)
|
27.15
(430.3)
|
25.02
(396.5)
|
21.02
(333.1)
|
13,38
(212.0)
|
| 50 |
404
(541)
|
18,92
(299.8)
|
17,59
(278.8)
|
16.31
(258,5)
|
15.08
(239.0)
|
13,9
(220.3)
|
11,68
(185.1)
|
9,65
(152,9)
|
| 1 |
8.08
(10.8)
|
0,3784
(6.00)
|
0,3518
(5.57)
|
0,3518
(5.57)
|
0,3263
(5.17)
|
0,278
(4.40)
|
0,2336
(3.70)
|
0,1931
(3.06)
|
| --Dữ liệu hiệu suất được tính theo hiệu suất cơ học 90% và hiệu suất thể tích 100%. | ||||||||
| --Dấu * trình bày SPM khuyến nghị và công suất đầu vào khi máy bơm bùn chạy liên tục. | ||||||||
