Máy bơm bùn giàn khoan dầu W-447 để thăm dò địa chất
Máy bơm bùn giàn khoan dầu W-447 là một trong những thiết bị chính để thăm dò địa chất.Trong khi khoan lõi, máy bơm
cung cấp cho lỗ khoan đủ thể tích bùn hoặc nước làm sạch và làm cho nó lưu thông trong lỗ khoan để mang các mảnh vụn đá lên mặt đất, làm sạch đáy lỗ khoan, làm mát và bôi trơn các dụng cụ khoan, để bảo vệ thành lỗ khoan và giúp khoan nhanh hơn.Vì vậy, hiệu suất của Máy bơm bùn giàn khoan dầu W-447 ảnh hưởng trực tiếp đến hiệu quả khoan và an toàn trong sản xuất.
Thông số kỹ thuật máy bơm bùn giàn khoan dầu W-447:
Công suất đầu vào định mức: Tối đa 373 kW (500 HP)
Hành trình mỗi phút: 240 SPMSĐộ dài hành trình: 180 mm (7")
Tỷ số truyền 4,578:1
tối đa.Áp suất làm việc: 21 MPa (3000 psi)
Van: API#6
Kết thúc thanh pít-tông: API#SA4
Kích thước Max.Liner : 165,1 mm (6 1/2")
Mặt bích đầu vào hút: Mặt bích 203,2 mm (8")
Mặt bích đầu xả: Mặt bích 52,4 mm(2 1/16")),34,5 MPa (5000 psi)
Kích thước trục bánh răng: 95,2 mm (3,75")
Kích thước tổng thể (L×WxH):2550×1245×1305 mm3(8,37×4,08×4,28 ft3)
Trọng lượng xấp xỉ: 4850 kg (10692 lb)
Các thông số của Máy bơm bùn giàn khoan dầu W-447
| Kích thước lót | TRONG | 6 rưỡi | 6 1/4 | 6 | 5 1/2 | 5 | 4 rưỡi | 4 | 3 rưỡi |
| áp suất xả | MPa | 7.3 | 8,0 | 8.6 | 10.3 | 12.4 | 15.3 | 19.4 | 20.7 |
| tâm thần | 1059 | 1160 | 1247 | 1494 | 1798 | 2219 | 2813 | 3000 | |
| Đột quỵ mỗi phút SPM | Công suất kW(HP) | Độ dịch chuyển L/s(GPM) | |||||||
| 240 |
373 (500) |
45,7 (724.3) |
42.2 (668.9) |
38,9 (616.6) |
32,7 (518.3) |
27,0 (428.0) |
21.9 (347.1) |
17.3 (274.2) |
13.2 (209.2) |
| 220 |
342 (458) |
41,9 (664.1) |
38,7 (613.4) |
35,7 (565.8) |
30,0 (475.5) |
24,8 (393.1) |
20.1 (318.6) |
15,9 (252.0) |
12.1 (191.8) |
| 200 |
311 (417) |
38.1 (603.9) |
35.2 (557.9) |
32,4 (513,5) |
27.3 (432.7) |
22,5 (356.6) |
18.2 (288,5) |
14.4 (228.2) |
11,0 (174,4) |
| 180 |
280 (375) |
34.3 (543.7) |
31,7 (502.4) |
29.2 (462.8) |
24,5 (388.3) |
20.3 (321.8) |
16.4 (259,9) |
13,0 (206.1) |
9,9 (156,9) |
| 160 |
249 (333) |
30,5 (483.4) |
28.2 (447.0) |
25.9 (410.5) |
21.8 (345.5) |
18,0 (285.3) |
14.6 (231.4) |
11,5 (182.3) |
8,8 (139,5) |
| 100 |
155 (208) |
19,0 (301.2) |
17,6 (279.0) |
16.2 (256.8) |
13.6 (215,6) |
11.3 (179.1) |
9.1 (144.2) |
7.2 (114.1) |
5,5 (87.2) |
| 1 |
1,55 (2.08) |
0,190 (3.012) |
0,176 (2.790) |
0,162 (2.568) |
0,136 (2.156) |
0,113 (1.791) |
0,091 (1.442) |
0,072 (1.141) |
0,055 (0,872) |
| ● Dữ liệu về hiệu suất được tính bằng 90% hiệu suất cơ học và 100% hiệu suất thể tích. | |||||||||

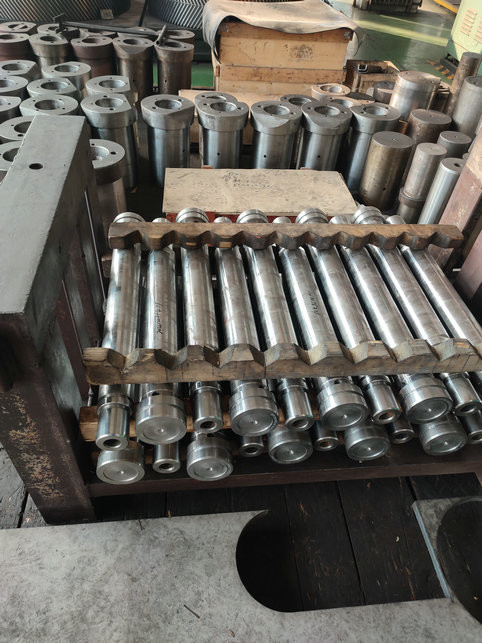

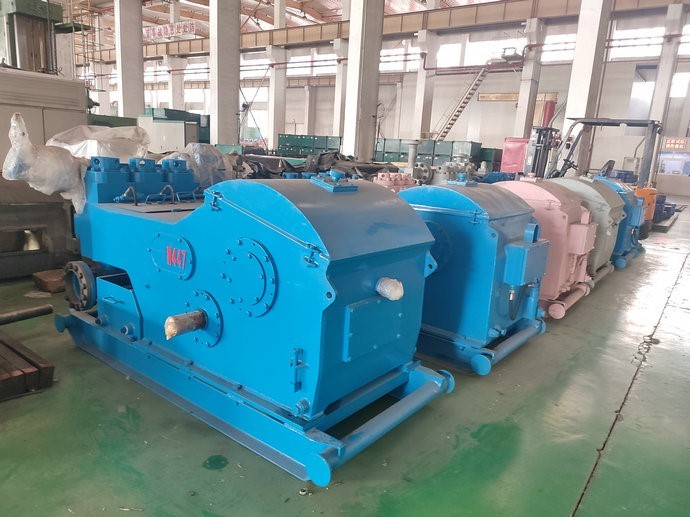

Chi tiết máy bơm bùn giàn khoan dầu W-447
