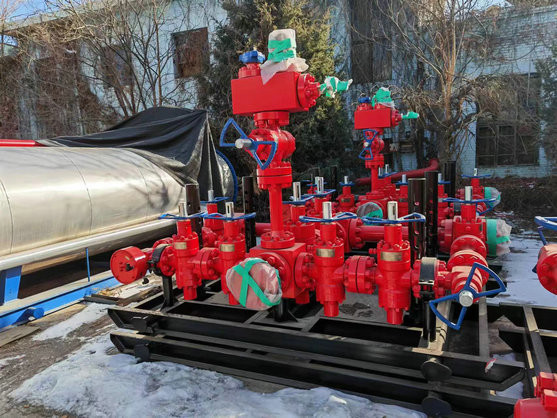

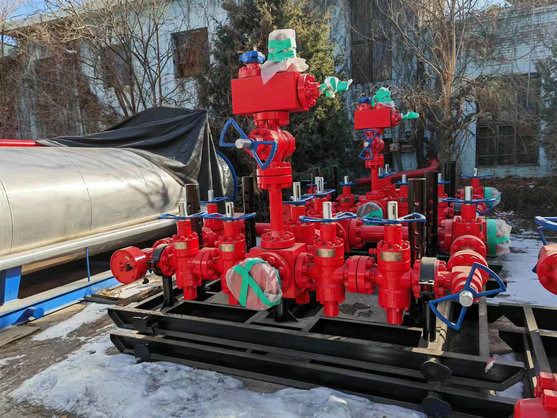

2 1/16" -3000psi Choke Kill Manifold cho giếng dầu
Choke Kill Manifold là thiết bị kiểm soát tốt thiết yếu để kiểm soát tràn và xả hơi, đồng thời để tiếp cận quá trình khoan cân bằng áp suất. Choke Kill Manifold được áp dụng để kiểm soát áp suất vỏ bằng cách sử dụng giảm áp và xả hơi, đồng thời để duy trì cân bằng áp suất bên trong lỗ khoan và do đó bảo vệ đầu giếng. Đường ống tiêu diệt được áp dụng cho hoạt động tiêu hủy để bơm chất lỏng tiêu diệt vào lỗ xuống, giúp ngăn ngừa tai nạn xảy ra và đảm bảo an toàn sản xuất.
Tham số
| Kiểu | Áp lực công việc | Đường kính lỗ chính | Đường kính phụ. | Nhận xét |
| (psi) | TRÊN.) | (TRONG.) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | Các loại kết hợp khác nhau có thể được cung cấp theo yêu cầu |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
Cấu hình
Ống góp cuộn cảm bao gồm van cuộn cảm, van cổng, đường ống, phụ kiện, đồng hồ đo áp suất và các thành phần khác.
Nguyên tắc làm việc
Khi áp suất bên trong giếng tăng lên, việc mở/đóng các van điều tiết (bao gồm van điều tiết bằng tay, van điều tiết thủy lực và van điều tiết tích cực) trên ống dẫn điều tiết có thể cho phép giải phóng chất lỏng bên trong giếng để kiểm soát áp suất vỏ, có thể được thổi trực tiếp ra ngoài qua van cổng nếu áp suất vỏ khá cao.
4. Xếp hạng áp suất
Đa tạp tiêu diệt có sẵn ở các mức áp suất 2000psi,3000psi,5000psi,10000psi và 15000psi, và cũng có thể có sẵn theo yêu cầu của khách hàng.
Hướng dẫn vận hành
(1) Áp suất làm việc của tất cả các bộ phận trên ống góp cuộn cảm phải tương thích với áp suất làm việc của ngăn xếp BOP được sử dụng.
(2) Ống góp cuộn cảm phải được lắp đặt ở nơi mà người vận hành có thể tiếp cận dễ dàng.Kiểm tra áp suất phải được thực hiện trước khi lắp đặt và áp suất kiểm tra chỗ ngồi phải bằng với áp suất làm việc định mức.
(3) Đường ống phải bằng phẳng và thẳng hết mức có thể.Trong trường hợp đường ống rẽ, phải sử dụng ống thép uốn cong 120 độ.Lỗ khoan của đường ống phải đủ lớn.
(4) Đồng hồ đo áp suất phải được lắp đặt.
(5) Vào mùa đông, ống góp cuộn cảm có thể hoạt động trong điều kiện nhiệt độ thấp.
