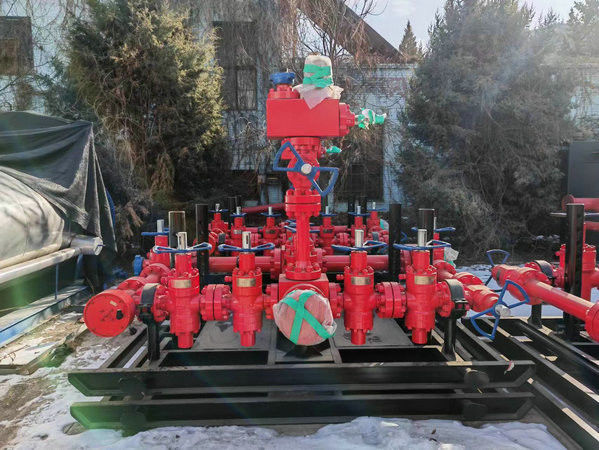

5000psi Choke Kill Manifold

4 1/16 Inch 5000psi Kill Manifold Phụ tùng giàn khoan

Giết Manifold chủ yếu bao gồm van một chiều, van cổng, đồng hồ đo áp suất, đường ống kết nối, v.v. Một đầu của nó được kết nối với BOP và đầu còn lại được kết nối với bơm phun.Kill manifold và choke manifold được thiết kế theo tiêu chuẩn APl 16C.Áp suất làm việc của tất cả các đường ống, van cổng, van kiểm tra, v.v. phải phù hợp với áp suất làm việc của thiết bị chống xả được sử dụng;không thể sử dụng ống dẫn tiêu diệt làm đường ống để bơm dung dịch khoan hàng ngày.

Giết tham số Manifold

Nguyên tắc làm việc

Khi áp suất bên trong giếng tăng lên, việc mở/đóng các van điều tiết (bao gồm van điều tiết bằng tay, van điều tiết thủy lực và van điều tiết tích cực) trên ống dẫn điều tiết có thể cho phép giải phóng chất lỏng bên trong giếng để kiểm soát áp suất vỏ, có thể được thổi trực tiếp ra ngoài qua van cổng nếu áp suất vỏ khá cao.
4. Xếp hạng áp suất
Đa tạp tiêu diệt có sẵn ở các mức áp suất 2000psi,3000psi,5000psi,10000psi và 15000psi, và cũng có thể có sẵn theo yêu cầu của khách hàng.

Hướng dẫn vận hành

(1) Áp suất làm việc của tất cả các bộ phận trên ống góp cuộn cảm phải tương thích với áp suất làm việc của ngăn xếp BOP được sử dụng.
(2) Ống góp cuộn cảm phải được lắp đặt ở nơi mà người vận hành có thể tiếp cận dễ dàng.Kiểm tra áp suất phải được thực hiện trước khi lắp đặt và áp suất kiểm tra chỗ ngồi phải bằng với áp suất làm việc định mức.
(3) Đường ống phải bằng phẳng và thẳng hết mức có thể.Trong trường hợp đường ống rẽ, phải sử dụng ống thép uốn cong 120 độ.Lỗ khoan của đường ống phải đủ lớn.
(4) Đồng hồ đo áp suất phải được lắp đặt.
(5) Vào mùa đông, ống góp cuộn cảm có thể hoạt động trong điều kiện nhiệt độ thấp.
