Thông tin chi tiết sản phẩm:
|
| Tên: | Choke & Kill Manifold | Người mẫu: | YG70 |
|---|---|---|---|
| Kích thước lỗ khoan: | 2 9/16" | Áp lực: | 10000psi |
| Ứng dụng: | Thiết bị khoan | Tiêu chuẩn: | API16C |
| Làm nổi bật: | Oilfield Sử dụng Choke Manifold Khoan,Choke Manifold Khoan 220v |
||

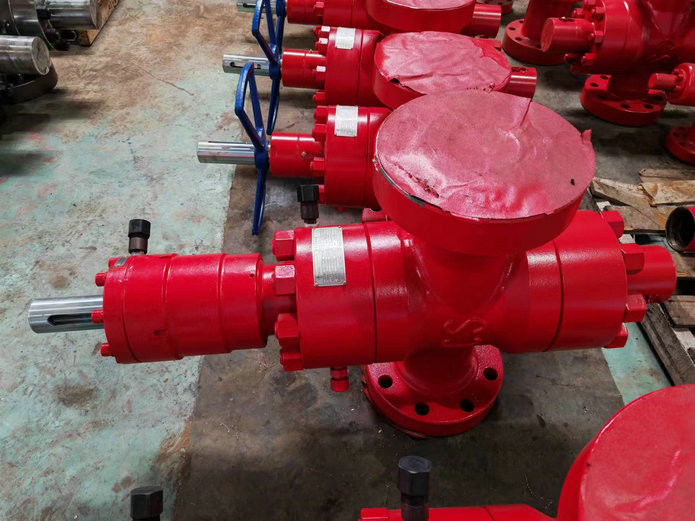

2 9/16" 10000psi Choke & Kill Manifold cho thiết bị khoan
Choke & Kill Manifold Các thông số chính
· Trung bình: dầu, khí, bùn.
· PSL: PSL1 đến PSL4.
· MC: EE, FF, HH.
· Áp suất làm việc (PSI): 2000, 3000, 5000, 10000, 15000.
· Lỗ chính: 2-1/16'', 2-9/16'', 3-1/8'' (3-1/16''), 4-1/16''.
· Phù hợp với API 16C.
Choke & Kill Manifold Tham số
| Kiểu | Áp lực công việc | Đường kính lỗ chính | Đường kính phụ. | Nhận xét |
| (psi) | TRÊN.) | (TRONG.) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | Các loại kết hợp khác nhau có thể được cung cấp theo yêu cầu |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
Cấu hình
Ống góp cuộn cảm bao gồm van cuộn cảm, van cổng, đường ống, phụ kiện, đồng hồ đo áp suất và các thành phần khác.
Nguyên tắc làm việc của Choke & Kill Manifold
Khi áp suất bên trong giếng tăng lên, việc mở/đóng các van điều tiết (bao gồm van điều tiết bằng tay, van điều tiết thủy lực và van điều tiết tích cực) trên ống dẫn điều tiết có thể cho phép giải phóng chất lỏng bên trong giếng để kiểm soát áp suất vỏ, có thể được thổi trực tiếp ra ngoài qua van cổng nếu áp suất vỏ khá cao.
4. Xếp hạng áp suất
Đa tạp tiêu diệt có sẵn ở các mức áp suất 2000psi,3000psi,5000psi,10000psi và 15000psi, và cũng có thể có sẵn theo yêu cầu của khách hàng.
Hướng dẫn vận hành
(1) Áp suất làm việc của tất cả các bộ phận trên ống góp cuộn cảm phải tương thích với áp suất làm việc của ngăn xếp BOP được sử dụng.
(2) Ống góp cuộn cảm phải được lắp đặt ở nơi mà người vận hành có thể tiếp cận dễ dàng.Kiểm tra áp suất phải được thực hiện trước khi lắp đặt và áp suất kiểm tra chỗ ngồi phải bằng với áp suất làm việc định mức.
(3) Đường ống phải bằng phẳng và thẳng hết mức có thể.Trong trường hợp đường ống rẽ, phải sử dụng ống thép uốn cong 120 độ.Lỗ khoan của đường ống phải đủ lớn.
(4) Đồng hồ đo áp suất phải được lắp đặt.
(5) Vào mùa đông, ống góp cuộn cảm có thể hoạt động trong điều kiện nhiệt độ thấp.
