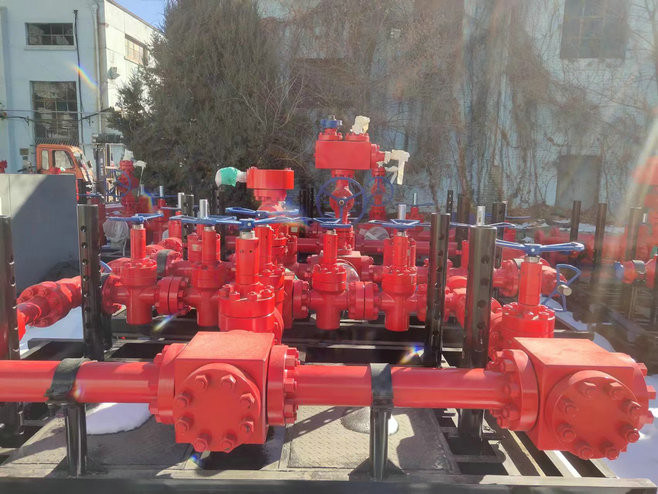

2 1/16 Inch 15000psi Choke Kill Manifold áp suất cao
Khi khoan giếng, Choke Kill Manifold được kết nối với hai bên của BOP;Choke Kill Manifold có thể thực hiện tuần hoàn cuộn cảm và chảy máu bằng cách mở và đóng van cổng của ống góp hoặc điều chỉnh van cuộn cảm.Nó cũng có thể điều chỉnh áp suất giữa áp suất bit và vỏ.Chúng là những công cụ được sử dụng để khoan cân bằng hoặc khoan không cân bằng.Nếu giếng bị nổ hoặc đá trong quá trình khoan, hãy xả khí và giảm áp suất bằng cách mở ống góp ở một bên hoặc van cổng ở giữa.Bùn với áp suất cao từ máy bơm giếng khoan có thể kiểm soát được lực xả và đá khi nó đi vào ống vách thông qua ống góp tiêu diệt
Tham số của Choke Kill Manifold
| Kiểu | Áp lực công việc | Đường kính lỗ chính | Đường kính phụ. | Nhận xét |
| (psi) | TRÊN.) | (TRONG.) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | Các loại kết hợp khác nhau có thể được cung cấp theo yêu cầu |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
Cấu hình
Ống góp cuộn cảm bao gồm van cuộn cảm, van cổng, đường ống, phụ kiện, đồng hồ đo áp suất và các thành phần khác.
Hướng dẫn vận hành
(1) Áp suất làm việc của tất cả các bộ phận trên ống góp cuộn cảm phải tương thích với áp suất làm việc của ngăn xếp BOP được sử dụng.
(2) Ống góp cuộn cảm phải được lắp đặt ở nơi mà người vận hành có thể tiếp cận dễ dàng.Kiểm tra áp suất phải được thực hiện trước khi lắp đặt và áp suất kiểm tra chỗ ngồi phải bằng với áp suất làm việc định mức.
(3) Đường ống phải bằng phẳng và thẳng hết mức có thể.Trong trường hợp đường ống rẽ, phải sử dụng ống thép uốn cong 120 độ.Lỗ khoan của đường ống phải đủ lớn.
(4) Đồng hồ đo áp suất phải được lắp đặt.
(5) Vào mùa đông, ống góp cuộn cảm có thể hoạt động trong điều kiện nhiệt độ thấp.
