Thông tin chi tiết sản phẩm:
|
| Tên: | Choke Manifold khoan | Người mẫu: | YG140 |
|---|---|---|---|
| Kích thước lỗ khoan: | 4 1/16" | Áp lực: | 20000psi |
| Ứng dụng: | khoan | Tiêu chuẩn: | Thông số API 16C |
| Làm nổi bật: | Điều khiển từ xa Kiểm tra tốt Choke Manifold,Khoan điều khiển từ xa Choke Manifold |
||

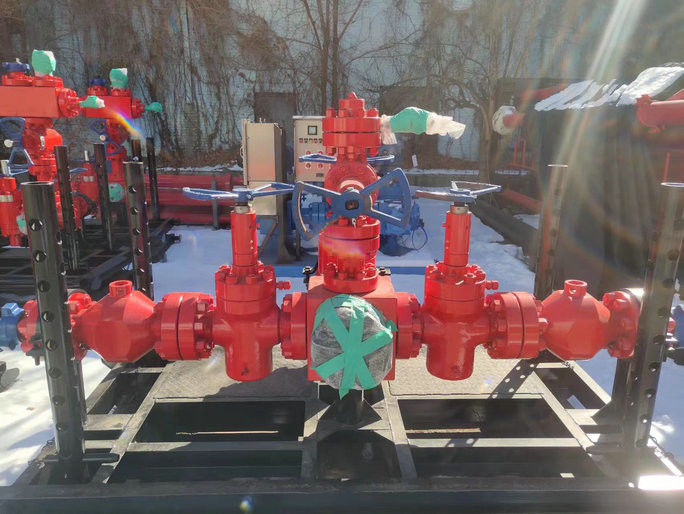

API khoan đa tạp cuộn cảm 4 1/16 inch 20000psi SpEC 16C
Choke Manifold Khoan nguyên tắc làm việc
Khi áp suất trong giếng tăng lên, chất lỏng trong giếng có thể được giải phóng bằng cách sử dụng mở / đóng van cuộn cảm trong ống dẫn cuộn cảm để kiểm soát áp suất vỏ, có thể thổi trực tiếp qua van cổng vì áp suất vỏ khá cao.
Choke Manifold Thông số khoan
| Kiểu | Áp lực công việc | Đường kính lỗ chính | Đường kính phụ. | Nhận xét |
| (psi) | TRÊN.) | (TRONG.) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | Các loại kết hợp khác nhau có thể được cung cấp theo yêu cầu |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
Cấu hình
Ống góp cuộn cảm bao gồm van cuộn cảm, van cổng, đường ống, phụ kiện, đồng hồ đo áp suất và các thành phần khác.
Hướng dẫn vận hành
(1) Áp suất làm việc của tất cả các bộ phận trên ống góp cuộn cảm phải tương thích với áp suất làm việc của ngăn xếp BOP được sử dụng.
(2) Ống góp cuộn cảm phải được lắp đặt ở nơi mà người vận hành có thể tiếp cận dễ dàng.Kiểm tra áp suất phải được thực hiện trước khi lắp đặt và áp suất kiểm tra chỗ ngồi phải bằng với áp suất làm việc định mức.
(3) Đường ống phải bằng phẳng và thẳng hết mức có thể.Trong trường hợp đường ống rẽ, phải sử dụng ống thép uốn cong 120 độ.Lỗ khoan của đường ống phải đủ lớn.
(4) Đồng hồ đo áp suất phải được lắp đặt.
(5) Vào mùa đông, ống góp cuộn cảm có thể hoạt động trong điều kiện nhiệt độ thấp.
