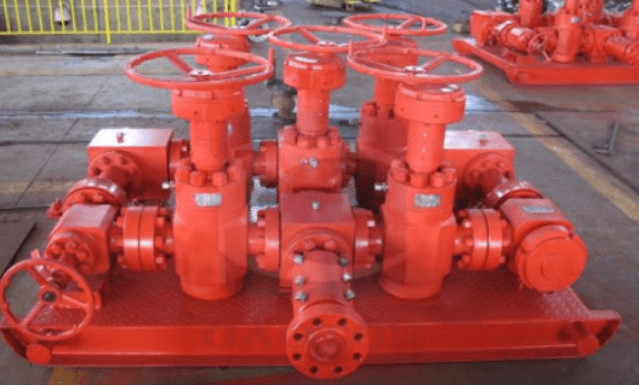

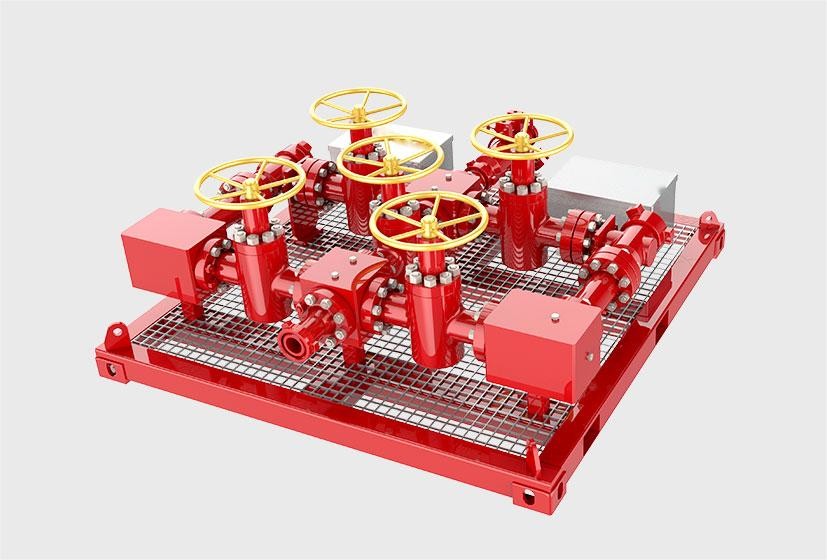

2 1/16 " -3000psi Choke Kill Manifold cho giếng dầu
Choke Kill Manifold là các thiết bị kiểm soát giếng thiết yếu để kiểm soát tràn và thổi ra, và cũng để tiếp cận việc khoan áp suất cân bằng.Choke Kill Manifold áp dụng để điều khiển áp suất vỏ bằng cách sử dụng giảm áp suất và thổi, và để duy trì sự cân bằng áp suất bên trong giếng khoan và do đó bảo vệ đầu giếng.Bộ sưu tập dây tiêu diệt áp dụng cho hoạt động tiêu diệt để bơm chất lỏng tiêu diệt vào lỗ dướiĐiều này ngăn ngừa tai nạn xảy ra và đảm bảo an toàn sản xuất.
Parameter
| Loại | Áp suất làm việc | Đường trục chính | Bước qua đường. | Nhận xét |
| (psi) | Tiếp tục.) | (Trong.) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | Các loại kết hợp khác nhau có thể được cung cấp theo yêu cầu |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
Cấu hình
Bộ sưu tập choke bao gồm van choke, van cổng, ống dẫn, phụ kiện, máy đo áp suất và các thành phần khác.
Nguyên tắc làm việc
Khi áp suất bên trong giếng tăng, mở/khép van nghẹt (bao gồm cả van nghẹt thủ công, van nghẹt thủy lực,và choke tích cực) trên manifold choke có thể cho phép giải phóng chất lỏng bên trong giếng để kiểm soát áp suất vỏ, có thể được thổi ra trực tiếp thông qua van cổng nếu áp suất vỏ khá cao.
4. Đánh giá áp suất
Bộ lọc giết người có sẵn trong các chỉ số áp suất 2000psi, 3000psi, 5000psi, 10000psi và 15000psi, và cũng có thể có sẵn theo yêu cầu của khách hàng.
Hướng dẫn vận hành
(1) Áp suất làm việc của tất cả các thành phần trên bộ thu hút ngạt phải tương thích với áp suất của bộ đệm BOP được sử dụng.
(2) Máy thu hút phải được lắp đặt ở một nơi mà người vận hành có thể dễ dàng tiếp cận.Xét nghiệm áp suất phải được thực hiện trước khi lắp đặt và áp suất thử nghiệm ghế phải bằng áp suất hoạt động định danh.
(3) ống dẫn phải ngang và thẳng càng nhiều càng tốt. Trong trường hợp đường ống dẫn xoay, đường ống thép cong 120 độ phải được sử dụng.
(4) Máy đo áp suất phải được lắp đặt.
(5) Vào mùa đông, bộ lọc ngạt có thể hoạt động trong điều kiện nhiệt độ thấp.
