Ứng dụng của các bộ phận khác:

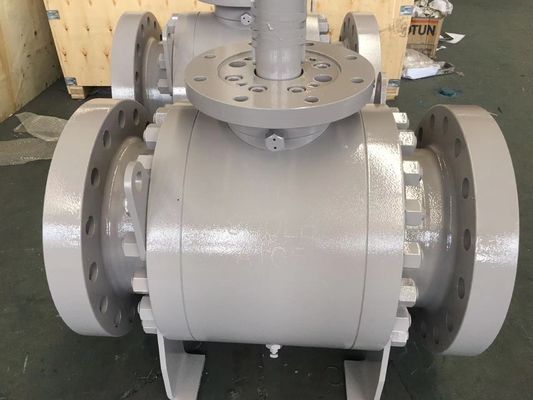

Van bóng thủy lực là một loại van được sử dụng trong các hệ thống thủy lực để kiểm soát dòng chảy của chất lỏng.Nó sử dụng một quả bóng với một lỗ hoặc lỗ qua trung tâm có thể được xoay để mở hoặc đóng vanKhi quả bóng được xoay 90 độ, lỗ thẳng hàng với đường chảy, cho phép chất lỏng đi qua. Khi quả bóng ở vị trí đóng, lỗ thẳng đứng với đường chảy,chặn chất lỏng.
Dưới đây là một số tính năng và thành phần chính của van bóng thủy lực:
1Cơ thể: Cơ thể là vỏ bên ngoài chính của van, thường được làm bằng kim loại như đồng, thép không gỉ hoặc thép carbon. Nó cung cấp cấu trúc chính và chứa các thành phần bên trong.
2. Bóng: Bóng là một thành phần hình cầu với một lỗ hoặc lỗ xuyên qua trung tâm của nó. Nó thường được làm bằng kim loại, chẳng hạn như đồng, thép không gỉ hoặc thép mạ crôm.Quả bóng xoay trong cơ thể van để kiểm soát dòng chảy.
3. Cây: Cây là một thanh kết nối quả bóng với động cơ hoặc tay cầm. Khi cột được xoay, nó di chuyển quả bóng, mở hoặc đóng van.
4. Ghế ngồi: Ghế ngồi là bề mặt niêm phong nằm bên trong thân van mà quả bóng tiếp xúc khi ở vị trí đóng.Các chỗ ngồi đảm bảo một niêm phong chặt chẽ và ngăn ngừa rò rỉ khi van đóng.
5. Động lực hoặc tay cầm: Động lực hoặc tay cầm là cơ chế được sử dụng để xoay quả bóng. Nó có thể là một đòn bẩy, bánh tay hoặc một động lực tự động, tùy thuộc vào ứng dụng và yêu cầu cụ thể.
6. Niêm phong: Niêm phong, chẳng hạn như vòng O hoặc ván, được sử dụng để cung cấp một niêm phong đáng tin cậy giữa quả bóng và thân van. Chúng ngăn ngừa rò rỉ xung quanh thân và giữa quả bóng và ghế.
Van bóng thủy lực thường được sử dụng trong các hệ thống thủy lực, liên quan đến việc kiểm soát và truyền năng lượng chất lỏng. Chúng được sử dụng để điều chỉnh dòng chảy của chất lỏng thủy lực, chẳng hạn như dầu,trong các ứng dụng khác nhau như máy móc công nghiệp, thiết bị xây dựng, sản xuất điện và hệ thống thủy lực trong xe.
Van bóng thủy lực cung cấp những lợi thế như mở và đóng nhanh, kháng chất lỏng thấp khi mở hoàn toàn và khả năng xử lý áp suất và nhiệt độ cao.Chúng có sẵn trong các kích thước khác nhau, các chỉ số áp suất và vật liệu phù hợp với các yêu cầu cụ thể của hệ thống thủy lực.
Tôi.Các thông số kỹ thuật:
Tôi.Kích thước đường ống danh nghĩa:2 ~ 48 inch
Tôi.Áp suất danh nghĩa: 150~2500LB
Tôi.Phạm vi nhiệt độ: -46 ~ 250 °C
Tôi.Lỏng: Nước, dầu, hơi nước và các loại chất lỏng khác
Tôi.Vật liệu cơ thể: Vật liệu theo quy định của ASME B16.34
Tôi.Tiêu chuẩn thử nghiệm: API 6D/6A
Tôi.Người vận hành: Cung cấp / chìa khóa, bánh răng, động cơ, động cơ khí, động cơ thủy lực vv.
Bảng 1 Mô-men xoắn khuyến nghị cho các nút kết nối sườn
| Kích thước chốt | Vòng xoắn (N.M) | Kích thước chốt | Vòng xoắn (N.M) |
| 1/2-13UNC | 50~60 | 1-1/4 -8UN | 850 ~ 1000 |
| 9/16-12 UNC | 70~80 | 1-3/8-8 Liên Hợp Quốc | 1100~1300 |
| 5/8-11 UNC | 100~130 | 1-1/2-8 Liên Hợp Quốc | 1400~1800 |
| 3/4-10 UNC | 160~210 | 1-5/8-8 Liên Hợp Quốc | 1800~2200 |
| 7/8-9 UNC | 280~330 | 1-3/4-8 Liên Hợp Quốc | 2200~2600 |
| 1-8 UNC | 420 ~ 500 | 1-7/8-8 Liên Hợp Quốc | 2800~3300 |
| 1-1/8-8 Liên Hợp Quốc | 500~600 | 2-8 Liên Hợp Quốc | 3500~4200 |
