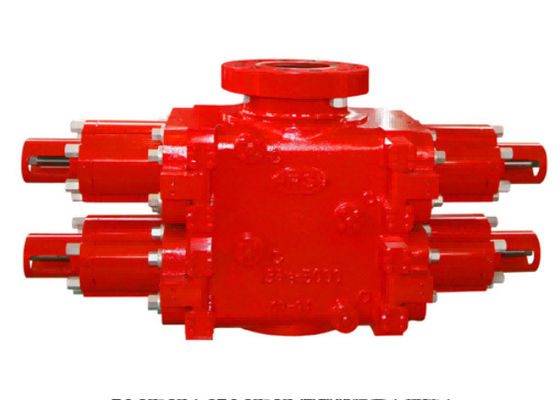

13 5/8"-5000psi BOP Ram đôi, Đúc, Loại Shaffer, Với Mũ chịu cắt
Giới thiệu
BOP ram kép bịt kín không gian hình khuyên giữa ống và vỏ hoặc giếng khoan
BOP ram kép treo và ổn định chuỗi ram kép BOP với các ổ cắm bên cạnh có thể được sử dụng để xả và xả
Double ram BOP có thể được sử dụng trong hoạt động dưới áp lực
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16” đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách bên dưới)
| Mục | Thông số kỹ thuật cho Ram BOP | |||||||||||||
| Kích thước và mô hình | 7 1/16″-3000psi | 7 1/16″-5000psi | 7 1/16″-100000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 11″-10000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 13 5/8″-10000psi | 20 3/4″-3000psi | 21 1/4″-5000psi | 26 3/4”-3000psi |
| mm/inch Đường kính (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
279,4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
679.4 26 3/4 |
| Áp suất làm việc định mức (MPa/psi) |
21 3.000 |
35 5.000 |
70 10.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
70 10.000 |
21 3.000 |
35 5.000 |
70 10.000 |
21 3.000 |
35 5.000 |
21 3.000 |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) |
31,5 4.500 |
52,5 7.500 |
105 15.000 |
31,5 4.500 |
52,5 7.500 |
31,5 4.500 |
52,5 7.500 |
105 15.000 |
31,5 4.500 |
52,5 7.500 |
105 15.000 |
31,5 4.500 |
70 10.000 |
31,5 4.500 |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1218~1522psi | |||||||||||||
| Khối lượng mở một bộ ram | 36L | |||||||||||||
| Khối lượng để đóng một bộ ram | 40 lít | |||||||||||||
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||||||
| Vật liệu trung bình tiếp xúc với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 | |||||||||||||
