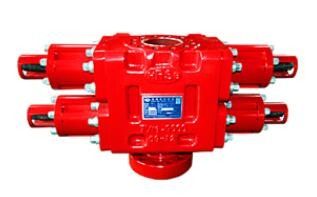

7 1/16″ 3000psi Bộ chống xả Bop API 16A Bop Oil Rig
Đặc trưng:
1. Thân và cửa hông của Bop Blowout Preventer được làm bằng thép hợp kim;
2. Ngăn xả bọt Bop Sử dụng cụm vòng đệm để cải thiện khả năng bịt kín của cửa hông;
3. Bộ chống nổ Bop Sử dụng loại ram nổi.Cao su ram phía trước được tách ra khỏi cao su ram trên, làm cho nó đáng tin cậy hơn trong việc làm kín và dễ thay đổi hơn;
4. Sử dụng cách chôn dầu bên trong cơ thể.Bản lề tải được tách ra khỏi bản lề thủy lực;
5. Bop Blowout Preventer với kết cấu bản lề Compact giúp dễ dàng lắp ráp và tháo rời;
Công cụ ngăn chặn xả khí Ram kép
| Người mẫu |
cô gái để mở (1 bộ) |
Cô gái để đóng (1 bộ) |
Tỷ lệ đóng cửa | Kích thước lắp ráp (trong) | Trọng lượng xấp xỉ (lb) | ||||||
| Chiều dài (L) | Chiều rộng (W) | Chiều cao (H) | |||||||||
| Flg×Flg | tiêu chuẩn × tiêu chuẩn | Flg×Std | Flg×Flg | tiêu chuẩn × tiêu chuẩn | Flg×Std | ||||||
| 4 1/16″-20.000psi(RS-FS đơn) | 1.10 | 1.13 | 10.1 | 70,71 | 26,97 | 33,27 | 18.11 | 23,82 | 3491 | 3147 | 3319 |
| 4 1/16″-20.000psi(RS-FS kép) | 1.10 | 1.13 | 10.1 | 70,71 | 26,97 | 46.30 | 31.14 | 36,85 | 5742 | 5398 | 5570 |
| 7 1/16″-20.000psi(RS-FS đơn) | 7,05 | 7,26 | 13.7 | 112.05 | 38,27 | 48.03 | 24.02 | 35,83 | 10891 | 8951 | 9921 |
| 7 1/16″-20.000psi(RS-FS kép) | 7,05 | 7,26 | 13.7 | 112.05 | 38,27 | 70,87 | 47,24 | 59.06 | 19826 | 17886 | 18812 |
| 11″-20.000psi(RS-FS đơn) | 42,90 | 44,8 | 13.2 | 137,40 | 47,87 | 62,60 | 32,68 | 47,64 | 24030 | 19335 | 21682 |
| 11″-20.000psi(RS-FS kép) | 42,9 | 44,8 | 13.2 | 137,40 | 47,87 | 90,55 | 60,63 | 75,59 | 41987 | 37291 | 39639 |
| 18 3/4″-20.000psi(RS-FS kép) | 122 | 133 | 10.6 | 183,46 | 66,69 | / | / | 94.13 | / | / | 87083 |
Tính năng chống xả ra Ram kép
1) Hình dạng Nói chung, thân BOP tương tự như một hình vuông, ở giữa có lỗ khoan thẳng đứng để các ống
có thể đi qua và các hốc ram trong đó ram di chuyển theo hướng nằm ngang.
2)Các loại kết nối Ba loại kết nối là kết nối đinh tán, mặt bích và kết nối trên và dưới được kẹp.Kích thước của mặt bích, bu lông, kẹp và rãnh vòng đều phù hợp với tiêu chuẩn API.
