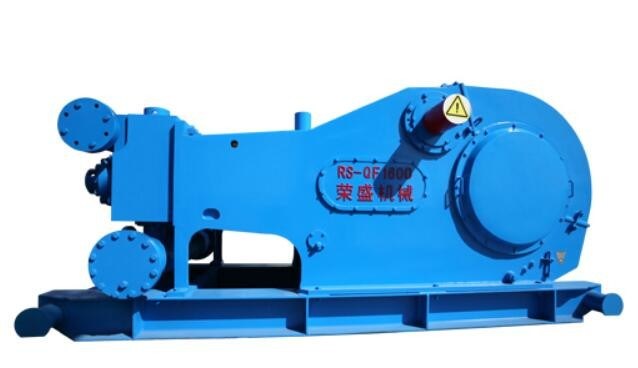

Máy bơm bùn QF1600 cho cấu trúc lắp ráp giếng khoan nước
Thông số kỹ thuật của máy bơm bùn để khoan giếng nước:
Công suất đầu vào định mức: 1193 kW (1600 HP)
Đột quỵ mỗi phút: 130 SPM
Chiều dài hành trình: 279,4 mm (11")
Tỷ số truyền: 3,778:1
tối đa.Áp suất làm việc: 34,5 MPa (5000 psi)
Van: API#7
Kích thước Max.Liner: 180 mm (7")
Mặt bích đầu vào hút: Mặt bích 254 mm (10")
Mặt bích đầu xả: mặt bích 103 mm (41/16") 34,5 MPa (5000 psi)
Kích thước tổng thể (L×R×H):4359×2219×1939 mm3(14,3×7,28×6,36 ft3)
Trọng lượng xấp xỉ: 18880 kg (41623 lb)
thông số củaMáy bơm bùn để khoan giếng nước
| Kích thước lót | TRONG | 7 | 6 3/4 |
6 rưỡi
|
6 1/4
|
6
|
5 1/2
|
| áp suất xả | Mpa |
23.7
|
25,5
|
27,5
|
29.8
|
32.3 |
34,5
|
| tâm thần |
3440
|
3700
|
3990 |
4320 |
4685
|
5000
|
|
| Đột quỵ mỗi phút (SPM) |
Quyền lực KW(HP) |
Độ dịch chuyển L/s(GPM) | |||||
| 140 |
1285
(1723)
|
48,9
(775.0)
|
45,5
(721.1)
|
42.2
(668.8)
|
39,0
(618.1)
|
35,9
(569.0)
|
30.2
(478.6)
|
| 130 |
*1193
(1600)
|
45.2
(716.4)
|
42,0
(665.7)
|
39,0
(618.1)
|
36,0
(570.6)
|
33.2
(526.2)
|
27,9
(442.2)
|
| 120 |
1101
(1477)
|
41,7
(660,9
|
38,7
(613.4)
|
35,9
(569.0)
|
33.2
(526.2)
|
30.6
(485.0)
|
25.7
(407.3)
|
| 110 |
1009
(1354)
|
38.2
(605.5)
|
35,5
(562.6)
|
32,9
(521.4)
|
30.4
(481.4)
|
28,0
(443.8)
|
23,6
(374.0)
|
| 100 |
918
(1231)
|
34,7
(550.0)
|
32.3
(512.0)
|
29.9
(473.9)
|
27.7
(439.0)
|
25,5
(404.2)
|
21.4
(339.2)
|
| 50 |
459
(615)
|
17.3
(274.2)
|
16.1
(255.2)
|
14,9
(236.1)
|
13,8
(218,7)
|
12.7
(201.3)
|
10.7
(169.6)
|
| 1 |
9.18
(12.3)
|
0,347
(5.50)
|
0,323
(5.12)
|
0,299
(4.74)
|
0,277
(4.39)
|
0,255
(4.04)
|
0,214
(3.39)
|
| --Dữ liệu hiệu suất được tính theo hiệu suất cơ học 90% và hiệu suất thể tích 100%. | |||||||
| --Dấu * trình bày SPM khuyến nghị và công suất đầu vào khi máy bơm bùn chạy liên tục. | |||||||
Nhân vật cấu trúc:
· Trục khuỷu của Máy Bơm Bùn Dùng Để Khoan Giếng Nước sử dụng kết cấu lắp ráp, và vật liệu là thép hợp kim chất lượng cao được rèn.Máy bơm có các đặc tính trọng lượng nhẹ, khả năng chuyên chở lớn, độ bền chống mỏi cao và cân bằng hoàn toàn để máy bơm hoạt động trơn tru hơn.
· Bánh răng là bộ truyền bánh răng xương cá.Bề mặt răng được xử lý bằng quá trình cacbon hóa và làm nguội, và trong quá trình mài, độ cứng bề mặt răng cao và sai số biên dạng răng nhỏ.Nó có ưu điểm là khả năng chuyên chở lớn, khả năng chống ăn mòn chống rỗ mạnh, độ chính xác truyền dẫn cao, độ ổn định cao, v.v.
· Thanh dẫn được đúc tấm hợp kim đồng.So với tấm gang thông thường, thanh dẫn hướng có công suất cao và tuổi thọ dài.
· Cấu trúc chính của đầu thủy lực và bơm F thông thường giống nhau.
· Máy bơm bùn RS-QF1600 để khoan giếng nước so với máy bơm F1600 thông thường, toàn bộ máy có tỷ lệ giảm trọng lượng là 28,3%, thuận tiện hơn cho việc cẩu và vận chuyển.
