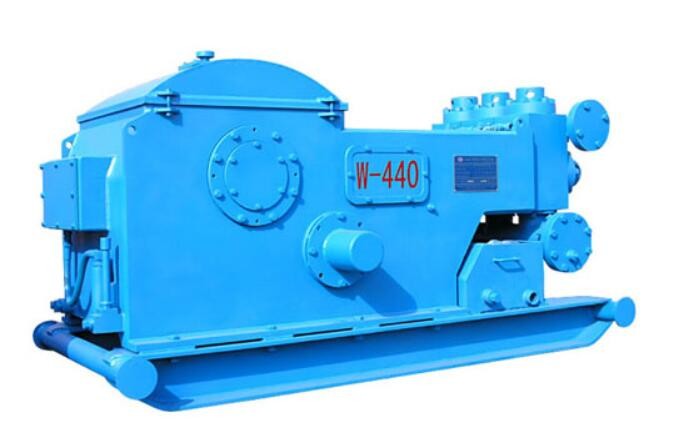

Máy bơm bùn giàn khoan dầu tác dụng đơn W-440 Triplex
Thông số kỹ thuật máy bơm bùn giàn khoan dầu W-440:
Công suất đầu vào định mức: Tối đa 328 kW(440 HP)Hành trình mỗi phút: 320 SPM Hành trình vận hành liên tục: 220 SPMS Chiều dài hành trình: 152,4 mm (6")
Tỷ số truyền 4,578:1
tối đa.Áp suất làm việc: 34,5 MPa (5000 psi) Van: API#4
Kết thúc thanh pít-tông: API # SA2
Kích thước Max.Liner: 114,3 mm (4 1/2")
Mặt bích đầu vào hút: mặt bích 152,4 mm (6") 150 lb
Mặt bích đầu xả: Mặt bích 52,4 mm (2 1/16") 34,5 MPa (5000 psi)Kích thước tổng thể (DxRxC):2478×1219×1103 mm3(8,13×4×3,62 ft3)Trọng lượng xấp xỉ: 4463 kg (9839) lb)
Các thông số của Máy bơm bùn giàn khoan dầu W-440
| Kích thước lót | TRONG | 4 rưỡi | 4 1/4 | 4 | 3 3/4 | 3 rưỡi | 3 |
| áp suất xả | MPa | 11.8 | 13.2 | 14,9 | 17,0 | 19,5 | 26,6 |
| tâm thần | 1711 | 1914 | 2160 | 2465 | 2828 | 3857 | |
| Đột quỵ mỗi phút SPM | Công suất kW(HP) | Độ dịch chuyển L/s(GPM) | |||||
| 320 |
328 (440) |
25,0 (396.3) |
22.3 (353.5) |
19.8 (313.8) |
17,4 (275.8) |
15.1 (239.3) |
11.1 (175,9) |
| 270 |
277 (371) |
21.1 (334.4) |
18,8 (298.0) |
16.7 (264.7) |
14.7 (233.0) |
12.8 (202,9) |
9.4 (149.0) |
| 220 |
226 (303) |
17.2 (272.6) |
15.3 (242,5) |
13.6 (215,6) |
11.9 (188.6) |
10.4 (164.8) |
7.6 (120,5) |
| 170 |
174 (234) |
13.3 (210,8) |
11.9 (188.6) |
10,5 (166.4) |
9.2 (145.8) |
8,0 (126.8) |
5,9 (93,5) |
| 120 |
123 (165) |
9.4 (149.0) |
8.4 (133.1) |
7.4 (117.3) |
6,5 (103.0) |
5,7 (90.3) |
4.2 (66.6) |
| 70 |
72 (96) |
5,5 (87.2) |
4,9 (77.7) |
4.3 (68.2) |
3,8 (60.2) |
3.3 (52,3) |
2.4 (38.0) |
| 1 |
1,03 (1.38) |
0,078 (1.236) |
0,070 (1.110) |
0,062 (0,983) |
0,054 (0,856) |
0,047 (0,745) |
0,035 (0,555) |
| ● Dữ liệu về hiệu suất được tính bằng 90% hiệu suất cơ học và 100% hiệu suất thể tích. | |||||||
| Kích thước lót | TRONG | 4 rưỡi | 4 1/4 | 4 | 3 3/4 | 3 rưỡi | 3 |
| Dịch chuyển | cô gái / vòng quay | 1.239 | 1.102 | 0,98 | 0,857 | 0,749 | 0,548 |
| L/s | 17.2 | 15.3 | 13.6 | 11.9 | 10.4 | 7.6 | |
| áp suất xả | tâm thần | 2494 | 2798,5 | 3146,5 | 3596 | 4118 | 5000 |
| MPa | 17.2 | 19.3 | 21.7 | 24,8 | 28,4 | 34,5 | |
| ● Dữ liệu hiệu suất được tính toán | đến 220 giờ đêm. | ||||||

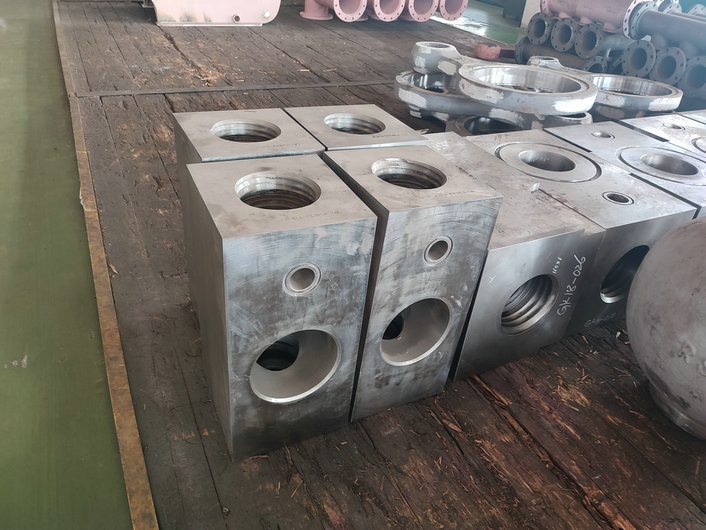

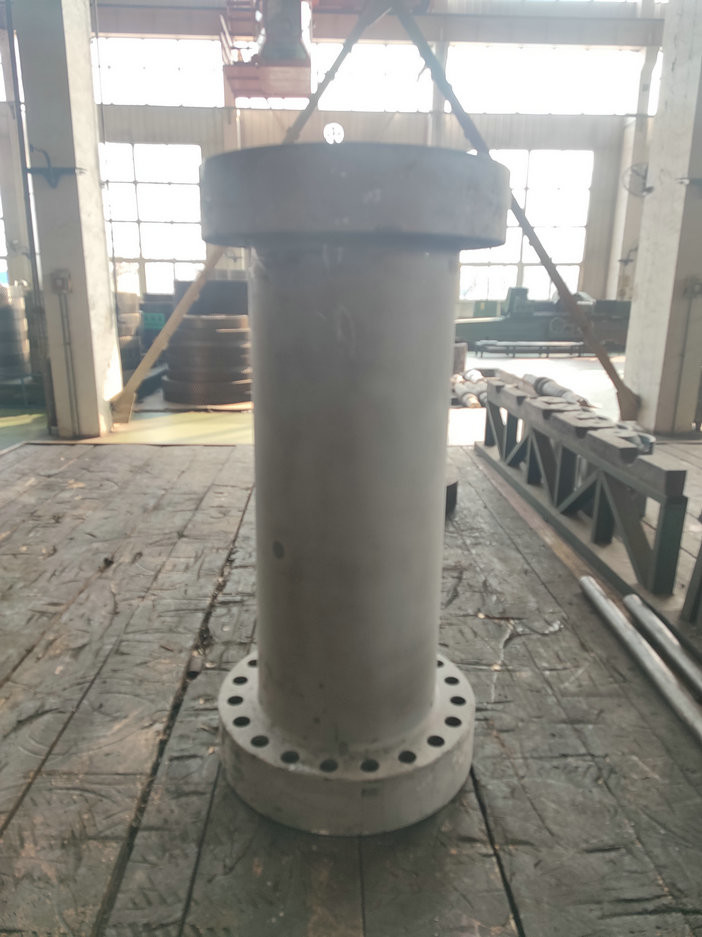

Chi tiết máy bơm bùn giàn khoan dầu W-440
