Thông số hiệu suất
| Sơ đồ quan hệ RS-F500 (hệ thống của Anh) về áp suất và áp suất của bơm thì là | |||||||||||
| Đường kính vỏ xi lanh | TRONG | 6 3/4 | 6 rưỡi | 6 | 5 1/2 | 5 | 4 rưỡi | 4 | |||
| áp suất đầu ra | MPa | 9.2 | 10 | 11.7 | 13,9 | 16,8 | 20.8 | 26.3 | |||
| tâm thần | 1315 | 1430 | 1670 | 1985 | 2400 | 2970 | 3760 | ||||
| Tần số của đột quỵ | nguồn điện đầu vào | Độ dịch chuyển L/s(Lít/giây) | |||||||||
| Đột quỵ / phút | kW | mã lực | |||||||||
| 165 | 368 | 500 | 36.2 | 33,6 | 28,6 | 24 | 19.9 | 16.1 | 12.7 | ||
| 150 | 334,5 | 455 | 32,9 | 30,55 | 26 | 21.8 | 18.1 | 14,64 | 11 giờ 55 phút | ||
| 140 | 312.2 | 424 | 30,72 | 28,51 | 24,27 | 20,36 | 16,88 | 13,66 | 10,78 | ||
| 130 | 289,9 | 394 | 28,52 | 26,47 | 22,53 | 18,91 | 15,68 | 12,68 | 10.01 | ||
| 120 | 267.6 | 364 | 26.33 | 24,44 | 20.8 | 17,45 | 14,47 | 11.71 | 9,24 | ||
| 110 | 245.3 | 333 | 24.1 | 22,4 | 19.07 | 16 | 13.27 | 10,73 | 8,46 | ||
| 1 | 2,23 | 3.03 | 0,219 | 0,204 | 0,173 | 0,145 | 0,121 | 0,098 | 0,077 | ||
| Đặt Hiệu suất cơ học η=90%, Hệ số khối α=100%, hiệu suất thể tích= 100% | |||||||||||

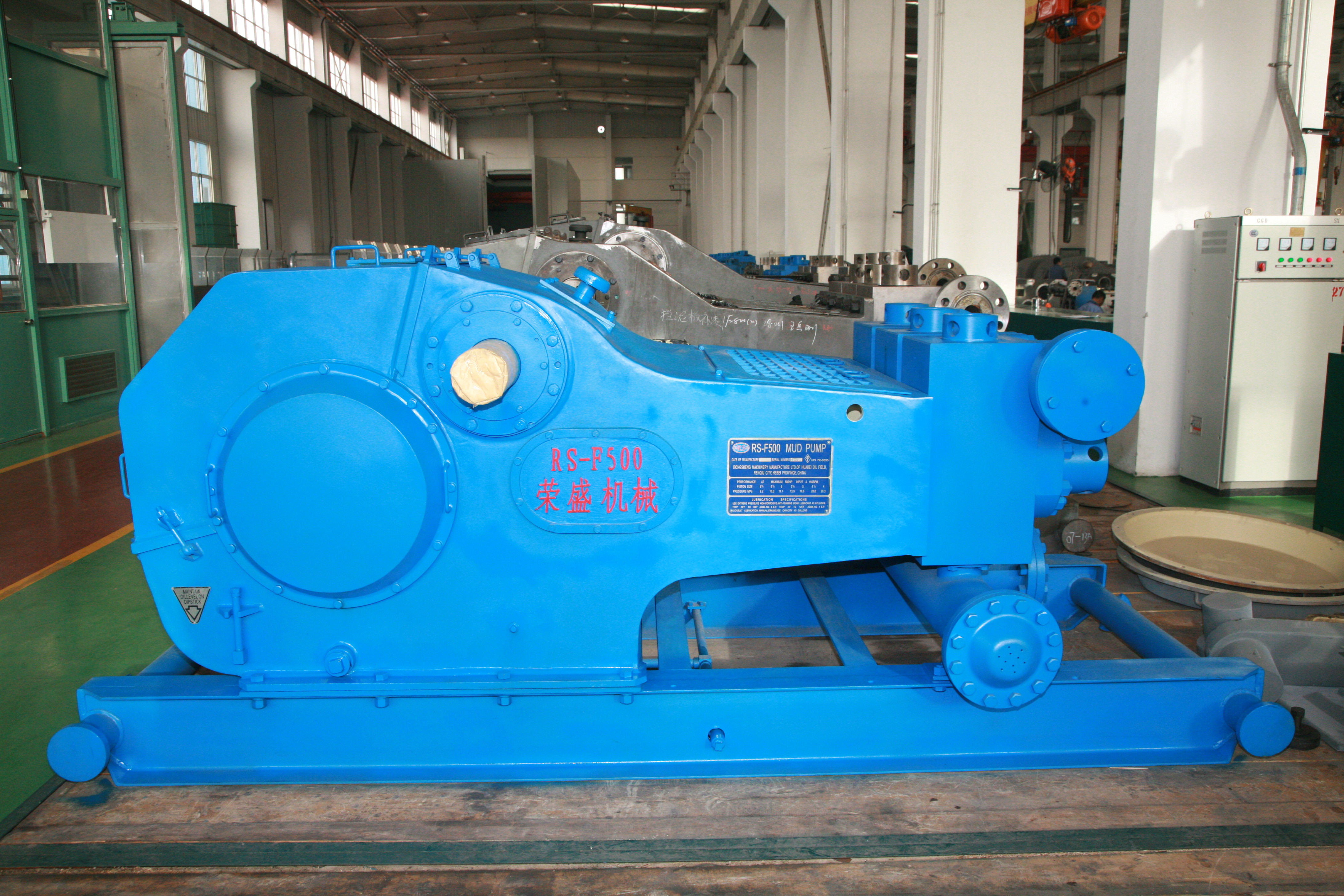

Thông số kỹ thuật
| thông số | Mô hình máy bơm thì là |
| RS-F500 | |
| Công suất đầu vào định mức | 368kw (500HP) |
| Đánh giá tần số của đột quỵ | 165 hơi/phút(165SPM) |
| câu lạc bộ | 190,5mm(7 1/2”) |
| Tỷ lệ bánh răng | 4,286:1 |
| Áp suất làm việc tối đa | 34,5Mpa(5000psi) |
| lồng | API số 5 |
| Đường kính tối đa của lót xi lanh | 6 3/4″ |
| Áp suất bơm tối đa của lót xi lanh | 9,2MPa |
| Ống hút | 203,2mm(8”) |
| ống thoát | Mặt bích 4”(5000psi) |
| Đường kính trục bánh răng | 139,7mm(5 1/2”) |
| Chìa khóa | 31,75x31,75 mm (1 1/4x1 1/4)″ |
| Kích thước bên ngoài (máy chính) | 3639X2369X2315 |
| Trọng lượng (máy chính) | 9543kg |
Vẽ:
