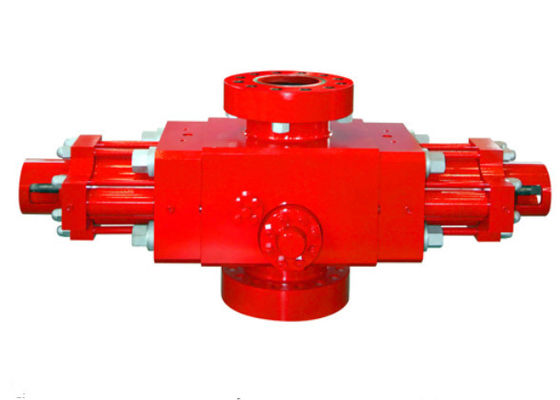

13 5/8"-5000psi BOP Ram đơn, được rèn, loại Cameron U, có nắp ca-pô cắt
Đặc trưng
1) Phần áp lực được rèn, có độ bền và độ bền va đập tốt hơn, có thể tránh được các khuyết tật của vật đúc;
2) Mặt bích trung gian sử dụng phốt nổi xuyên tâm, mở và đóng bằng áp suất thủy lực, việc thay đổi ram nhanh chóng và thuận tiện;
3) Được trang bị bộ tăng áp song song, so với ram bop truyền thống có khả năng cắt, cái mới nhỏ hơn và chức năng không đổi;
4) Dự trữ dồi dào của bộ đóng gói ram, thông qua tự niêm phong;
5) Thiết bị khóa thủ công là cấu hình tiêu chuẩn, đảm bảo ram tiếp tục đóng trong trường hợp mất áp suất thủy lực;
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16”đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách dưới đây)
| Mục | Thông số kỹ thuật cho Ram BOP | |||||||||||||
| Kích thước và mô hình | 7 1/16″-3000psi | 7 1/16″-5000psi | 7 1/16″-100000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 11″-10000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 13 5/8″-10000psi | 20 3/4″-3000psi | 21 1/4″-5000psi | 26 3/4”-3000psi |
| Đường kính (mm/in.) | 179,4 7 1/16 | 179,4 7 1/16 | 179,4 7 1/16 | 228,6 9 | 228,6 9 | 279,4 11 | 279,4 11 | 279,4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 | 679.4 26 3/4 |
| Áp suất làm việc định mức (MPa/psi) | 21 3.000 | 35 5.000 | 70 10.000 | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 | 70 10.000 | 21 3.000 | 35 5.000 | 70 10.000 | 21 3.000 | 35 5.000 | 21 3.000 |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) | 31,5 4.500 | 52,5 7.500 | 105 15.000 | 31,5 4.500 | 52,5 7.500 | 31,5 4.500 | 52,5 7.500 | 105 15.000 | 31,5 4.500 | 52,5 7.500 | 105 15.000 | 31,5 4.500 | 70 10.000 | 31,5 4.500 |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1218~1522psi | |||||||||||||
| Khối lượng mở một bộ ram | 41L | |||||||||||||
| Khối lượng để đóng một bộ ram | 43L | |||||||||||||
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||||||
| Vật liệu trung bình tiếp xúc với chất lỏng tốt | Per to NACE MR-01-75, đáp ứng tiêu chuẩn API 16A | |||||||||||||
