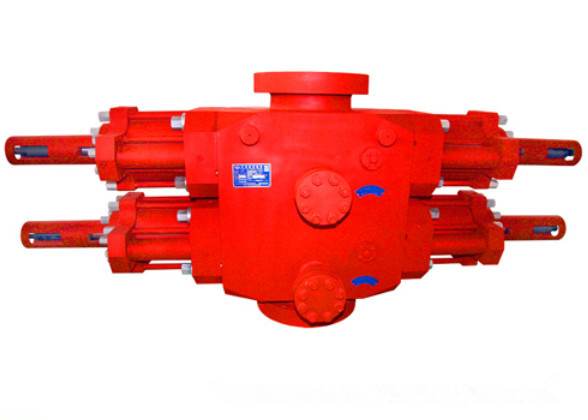

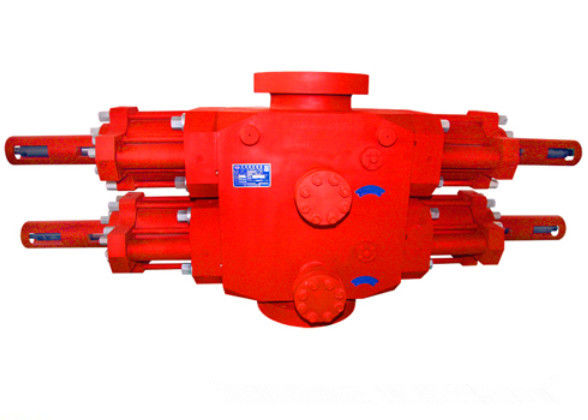

13 5/8"-5000psi BOP Ram đôi, được rèn, loại Cameron U, có nắp ca-pô cắt
Kích thước và mô hình choĐậpBOP
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16”đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách dưới đây)
| Mục | Thông số kỹ thuật cho Ram BOP | |||||||||||||
| Kích thước và mô hình | 7 1/16″-3000psi | 7 1/16″-5000psi | 7 1/16″-100000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 11″-10000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 13 5/8″-10000psi | 20 3/4″-3000psi | 21 1/4″-5000psi | 26 3/4”-3000psi |
| Lỗ khoan/mm Lỗ khoan (mm/in.) | 179,4 7 1/16 | 179,4 7 1/16 | 179,4 7 1/16 | 228,6 9 | 228,6 9 | 279,4 11 | 279,4 11 | 279,4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 | 679.4 26 3/4 |
| Áp suất làm việc định mức (MPa/psi) | 21 3.000 | 35 5.000 | 70 10.000 | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 | 70 10.000 | 21 3.000 | 35 5.000 | 70 10.000 | 21 3.000 | 35 5.000 | 21 3.000 |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) | 31,5 4.500 | 52,5 7.500 | 105 15.000 | 31,5 4.500 | 52,5 7.500 | 31,5 4.500 | 52,5 7.500 | 105 15.000 | 31,5 4.500 | 52,5 7.500 | 105 15.000 | 31,5 4.500 | 70 10.000 | 31,5 4.500 |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1218~1522psi | |||||||||||||
| Khối lượng mở một bộ ram | 41L | |||||||||||||
| Khối lượng để đóng một bộ ram | 43L | |||||||||||||
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||||||
| Vật liệu trung bình tiếp xúc với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 | |||||||||||||
tính năng chính:
1) Hình dạng Nói chung, thân BOP tương tự như một hình vuông, ở giữa có lỗ dọc để các ống
có thể đi qua và các khoang ram trong đó ram di chuyển theo hướng nằm ngang.
2) Các kiểu kết nối Ba kiểu kết nối là kết nối đinh tán, mặt bích, kết nối trên và dưới có kẹp.các kích cỡ
mặt bích, bu lông, kẹp và rãnh vòng đều phù hợp với tiêu chuẩn API.
(2) Đặc Điểm Cấu Trúc Ram Và Ứng Dụng
Đối với ram hai mặt, mặt trên và mặt dưới của ram hoàn toàn đối xứng.Đối với khoan khác nhau
dụng cụ với các kích cỡ khác nhau thì chỉ cần thay thế vòng đệm cao su bán khuyên và nén ram, các bộ phận khác
có thể hoán đổi cho nhau.Ram một mặt không thể lật được;ram cắt có thể cắt dụng cụ khoan trong lỗ
để bịt miệng giếng.Ram BOP với các mũi khoan thay đổi có thể được sử dụng để bịt kín vỏ và dụng cụ khoan
kích thước khác nhau trong một phạm vi nhất định.
