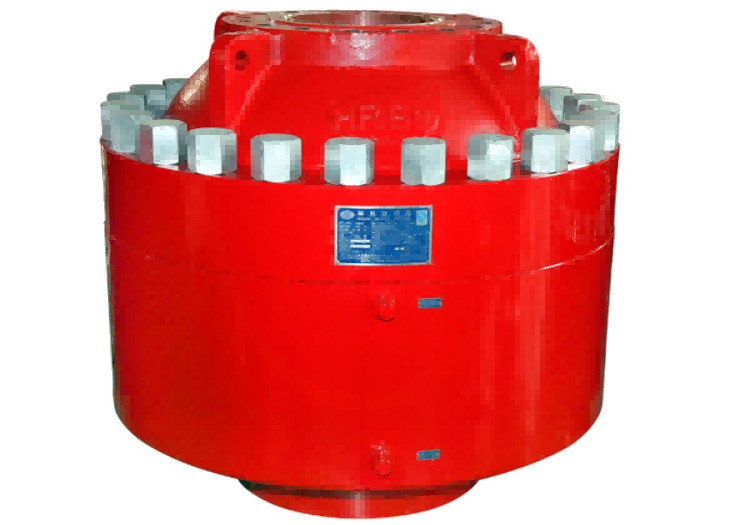

13 5/8"-5000psi BOP hình khuyên, Đúc, Loại trục
BOP hình khuyên của chúng tôi được sử dụng rộng rãi trong khoan bề mặt và dưới biển trong các dịch vụ lĩnh vực H2S.Phần tử đóng gói là loại hình cầu hoặc hình côn với thể tích chứa lớn, áp suất vận hành thấp và chức năng làm kín tuyệt vời Nắp ca-pô có hình bán cầu, do đó không có sự tập trung ứng suất trên nắp mỗi khi chịu áp lực.do đó áp lực phân bố đều;thuận tiện cho việc tháo gỡ và lắp ráp.
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16”đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách dưới đây)
| Mục | Thông số kỹ thuật cho BOP hình khuyên | |||||||||
| Kích thước và mô hình | 7 1/16″-3000psi | 7 1/16″-5000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 20 3/4″-3000psi | 21 1/4″-5000psi |
| Đường kính lỗ khoan mm/in (mm/in.) | 179,4 7 1/16 | 179,4 7 1/16 | 228,6 9 | 228,6 9 | 279,4 11 | 279,4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 |
| Áp suất làm việc định mức (MPa/psi) | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) | 42 6.000 | 70 10.000 | 42 6.000 | 70 10.000 | 42 6.000 | 70 10.000 | 42 6.000 | 70 10.000 | 31,5 4.500 | 70 10.000 |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1,218～1,522psi | |||||||||
| tối đa.áp suất làm việc bịt kín tốt mà không cần đường ống vào (MPa/psi) | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 |
| Áp suất làm việc thủy lực khuyến nghị bịt kín tốt mà không cần đường ống (MPa/psi) | ≤10 .5/1.500 | |||||||||
| Mở tối đathể tích dầu (L) | 15 | 15 | 22,8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| Đóng tối đathể tích dầu (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| Nâng trọng lượng bằng hai vòng nâng (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||
| Vật liệu trung bình tiếp xúc với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng API 16A 4quần quèPhiên bản tiêu chuẩn | |||||||||
