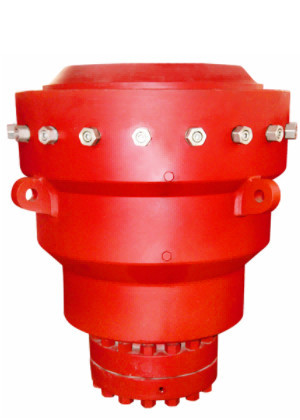

13 5/8"-5000psi Hydril Annular Bop Casted API 16A Shaffer Annular Bop
Thiết bị ngăn hình khuyên (còn được gọi là loại túi, thiết bị ngăn hình cầu hoặc vạn năng) là thiết bị linh hoạt nhất trên ngăn xếp BOP vì nó có thể đóng xung quanh vỏ, ống khoan, vòng đệm khoan, dây dẫn và thậm chí đóng một lỗ mở.Các phần tử đệm cao su của bộ phận ngăn hình khuyên, cho phép tính linh hoạt này, cũng có thể bị mài mòn và lạm dụng.Nếu được xử lý đúng cách, bộ phận đóng gói của bộ phận ngăn chặn hình khuyên có tuổi thọ dài và đáng tin cậy, nhưng nó có thể bị hỏng trong thời gian rất ngắn hoặc rất ít chu kỳ đóng do sử dụng không đúng cách.Ở đây, chúng tôi sẽ đề cập đến tất cả các loại BOP ngăn chặn nổ hình khuyên như các loại BOP Cameron, Hydril & Shaffer được sử dụng trong giàn khoan.
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16”đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách dưới đây)
| Mục | Thông số kỹ thuật cho BOP hình khuyên | |||||||||
| Kích thước và mô hình | 7 1/16″-3000psi | 7 1/16″-5000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 20 3/4″-3000psi | 21 1/4″-5000psi |
| Đường kính lỗ khoan mm/in (mm/in.) | 179,4 7 1/16 | 179,4 7 1/16 | 228,6 9 | 228,6 9 | 279,4 11 | 279,4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 |
| Áp suất làm việc định mức (MPa/psi) | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) | 42 6.000 | 70 10.000 | 42 6.000 | 70 10.000 | 42 6.000 | 70 10.000 | 42 6.000 | 70 10.000 | 31,5 4.500 | 70 10.000 |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1,218～1,522psi | |||||||||
| tối đa.áp suất làm việc bịt kín tốt mà không cần đường ống vào (MPa/psi) | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 |
| Áp suất làm việc thủy lực khuyến nghị bịt kín tốt mà không cần đường ống (MPa/psi) | ≤10 .5/1.500 | |||||||||
| Mở tối đathể tích dầu (L) | 15 | 15 | 22,8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| Đóng tối đathể tích dầu (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| Nâng trọng lượng bằng hai vòng nâng (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||
| Vật liệu trung bình tiếp xúc với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng API 16A 4quần quèPhiên bản tiêu chuẩn | |||||||||
