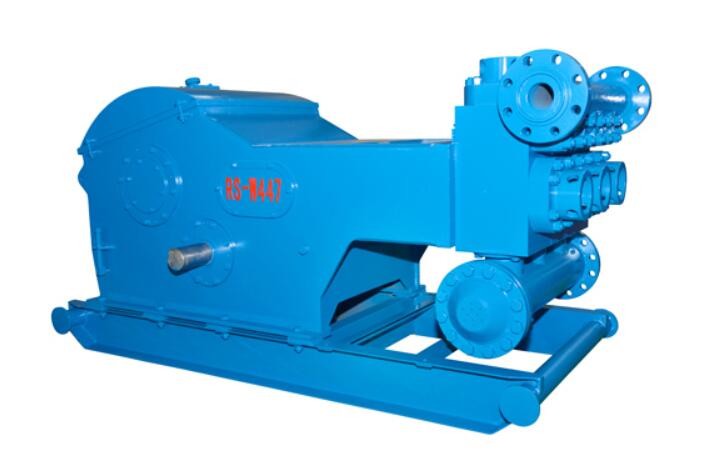

Máy bơm bùn giàn khoan dầu W-447 Chuyển động qua lại lớn
Máy bơm bùn giàn khoan dầu W-447 là một loại máy bơm pittông dung tích lớn được thiết kế cho ngành công nghiệp sản xuất và khoan than, kỹ thuật địa chất và khoan dầu.Máy bơm bùn giàn khoan dầu W-447 có thể được sử dụng để vận hành bùn than và các khía cạnh địa chất cũng như công việc khai thác mỏ dầu và khoan giếng nông.Máy này có cấu trúc nhỏ gọn, khối lượng nhỏ và trọng lượng nhẹ.
Thông số kỹ thuật máy bơm bùn giàn khoan dầu W-447:
Công suất đầu vào định mức: Tối đa 373 kW (500 HP)
Hành trình mỗi phút: 240 SPMSĐộ dài hành trình: 180 mm (7")
Tỷ số truyền 4,578:1
tối đa.Áp suất làm việc: 21 MPa (3000 psi)
Van: API#6
Kết thúc thanh pít-tông: API#SA4
Kích thước Max.Liner : 165,1 mm (6 1/2")
Mặt bích đầu vào hút: Mặt bích 203,2 mm (8")
Mặt bích đầu xả: Mặt bích 52,4 mm(2 1/16")),34,5 MPa (5000 psi)
Kích thước trục bánh răng: 95,2 mm (3,75")
Kích thước tổng thể (L×WxH):2550×1245×1305 mm3(8,37×4,08×4,28 ft3)
Trọng lượng xấp xỉ: 4850 kg (10692 lb)
Các thông số của Máy bơm bùn giàn khoan dầu W-447
| Kích thước lót | TRONG | 6 rưỡi | 6 1/4 | 6 | 5 1/2 | 5 | 4 rưỡi | 4 | 3 rưỡi |
| áp suất xả | MPa | 7.3 | 8,0 | 8.6 | 10.3 | 12.4 | 15.3 | 19.4 | 20.7 |
| tâm thần | 1059 | 1160 | 1247 | 1494 | 1798 | 2219 | 2813 | 3000 | |
| Đột quỵ mỗi phút SPM | Công suất kW(HP) | Độ dịch chuyển L/s(GPM) | |||||||
| 240 |
373 (500) |
45,7 (724.3) |
42.2 (668.9) |
38,9 (616.6) |
32,7 (518.3) |
27,0 (428.0) |
21.9 (347.1) |
17.3 (274.2) |
13.2 (209.2) |
| 220 |
342 (458) |
41,9 (664.1) |
38,7 (613.4) |
35,7 (565.8) |
30,0 (475.5) |
24,8 (393.1) |
20.1 (318.6) |
15,9 (252.0) |
12.1 (191.8) |
| 200 |
311 (417) |
38.1 (603.9) |
35.2 (557.9) |
32,4 (513,5) |
27.3 (432.7) |
22,5 (356.6) |
18.2 (288,5) |
14.4 (228.2) |
11,0 (174,4) |
| 180 |
280 (375) |
34.3 (543.7) |
31,7 (502.4) |
29.2 (462.8) |
24,5 (388.3) |
20.3 (321.8) |
16.4 (259,9) |
13,0 (206.1) |
9,9 (156,9) |
| 160 |
249 (333) |
30,5 (483.4) |
28.2 (447.0) |
25.9 (410.5) |
21.8 (345.5) |
18,0 (285.3) |
14.6 (231.4) |
11,5 (182.3) |
8,8 (139,5) |
| 100 |
155 (208) |
19,0 (301.2) |
17,6 (279.0) |
16.2 (256.8) |
13.6 (215,6) |
11.3 (179.1) |
9.1 (144.2) |
7.2 (114.1) |
5,5 (87.2) |
| 1 |
1,55 (2.08) |
0,190 (3.012) |
0,176 (2.790) |
0,162 (2.568) |
0,136 (2.156) |
0,113 (1.791) |
0,091 (1.442) |
0,072 (1.141) |
0,055 (0,872) |
| ● Dữ liệu về hiệu suất được tính bằng 90% hiệu suất cơ học và 100% hiệu suất thể tích. | |||||||||

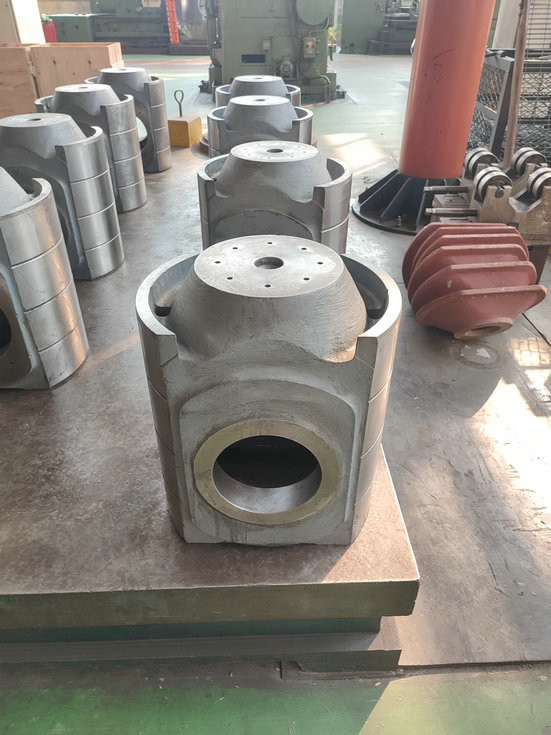

Chi tiết máy bơm bùn giàn khoan dầu W-447
