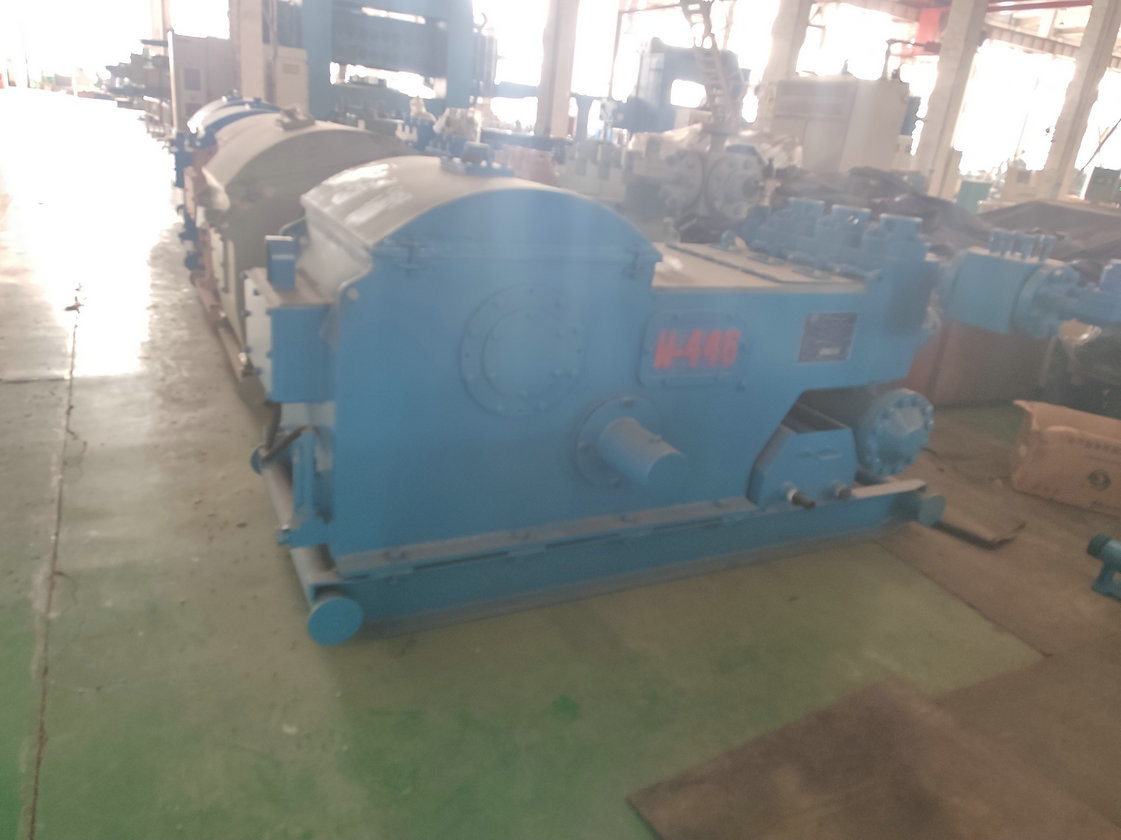

W-446 Máy bơm bùn khoan dầu tác động đơn W-446
Bơm pít-tông tác dụng đơn W-446được thiết kế và sản xuất theo đúng tiêu chuẩn API 7K trên cơ sở máy bơm bùn dòng F.Tất cảBơm pít-tông tác dụng đơn W-446phụ tùng thay thế có thể tương thích với bất kỳ loại máy bơm nào khác.Do đó, máy bơm rất dễ bảo trì theo tiêu chuẩn quốc tế.
Các thông số của Bơm pít-tông tác dụng đơn W-446
| Kích thước lót | TRONG | 6 | 5 3/4 | 5 1/2 | 5 1/4 | 5 | 4 rưỡi | 4 |
| áp suất xả | MPa | 9.3 | 10.1 | 11,0 | 12.1 | 13.4 | 16,5 | 20.7 |
| tâm thần | 1349 | 1465 | 1595 | 1755 | 1943 | 2393 | 3000 | |
| Đột quỵ mỗi phút SPM | Công suất kW(HP) | Độ dịch chuyển L/s(GPM) | ||||||
| 260 |
373 (500) |
36.1 (572.2) |
33.2 (526.2) |
30.4 (481.4) |
27.7 (439.0) |
25.1 (397.8) |
20.3 (321.8) |
16.1 (255.2) |
| 220 |
316 (423) |
30.6 (485.0) |
28.1 (445.4) |
25.7 (407.3) |
23,4 (370.9) |
21.2 (336.0) |
17.2 (272.6) |
13.6 (215,6) |
| 180 |
258 (346) |
25,0 (396.3) |
23,0 (364.6) |
21,0 (332.9) |
19.2 (304.3) |
17,4 (275.8) |
14.1 (223,5) |
11.1 (175,9) |
| 140 |
201 (269) |
19,5 (309.1) |
17,9 (283.7) |
16.4 (259,9) |
14,9 (236.2) |
13,5 (214.0) |
10.9 (172.8) |
8.6 (136.3) |
| 100 |
143 (192) |
13,9 (220.3) |
12.8 (202,9) |
11.7 (185.4) |
10.6 (168.0) |
9,7 (153.7) |
7,8 (123.6) |
6.2 (98,3) |
| 60 |
86 (115) |
8.3 (131.6) |
7,7 (120,5) |
7,0 (111.0) |
6.4 (101.4) |
5,8 (91,9) |
4.7 (74,5) |
3.7 (58,6) |
| 1 |
1,43 (1.92) |
0,139 (2.203) |
0,128 (2.029) |
0,117 (1.854) |
0,106 (1.680) |
0,097 (1.537) |
0,078 (1.236) |
0,062 (0,983) |
| ● Dữ liệu về hiệu suất được tính bằng 90% hiệu suất cơ học và 100% hiệu suất thể tích. | ||||||||
| Kích thước lót | TRONG | 6 | 5 3/4 | 5 1/2 | 5 1/4 | 5 | 4 rưỡi | 4 |
| Dịch chuyển | cô gái / vòng quay | 2.205 | 2.025 | 1.851 | 1.686 | 1.527 | 1.239 | 0,980 |
| L/s | 30.6 | 28.1 | 25.7 | 23,4 | 21.2 | 17.2 | 13.6 | |
| áp suất xả | tâm thần | 1595 | 1725 | 1900 | 2074 | 2291 | 2828 | 3000 |
| MPa | 11,0 | 11.9 | 13.1 | 14.3 | 15,8 | 19,5 | 20.7 | |
| ● Dữ liệu hiệu suất được tính bằng 220 spm. | ||||||||
Bơm pít-tông tác dụng đơn W-446Sự chỉ rõ :
Công suất đầu vào định mức 373 kW (500 HP)
Hành trình mỗi phút 260 SPM
Chạy liên tục 220 SPM
Độ dài hành trình 6"
Tỷ số truyền 4,578:1
tối đa.Áp suất làm việc 3000 psi
API van #4
tối đa.Kích thước lót 6"
Mặt bích đầu vào hút Mặt bích 8"
Mặt bích đầu xả 2 mặt bích 1/16", 5000 psi
Kích thước trục bánh răng 3,75"
Kích thước tổng thể (L×R×H) 8,13×4×3,62 ft3
Trọng lượng xấp xỉ 9950 lb
