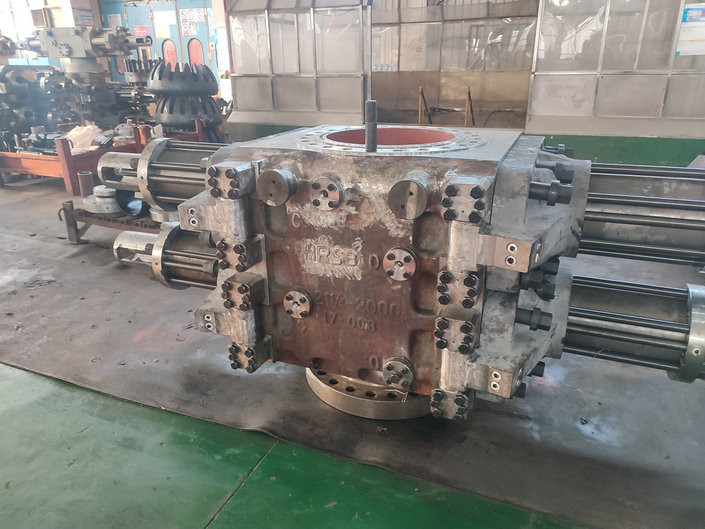

18 3/4″ Thiết bị ngăn nổ đầu giếng Ram Bop kép
Giới thiệu vềBộp Ram kép
Dual Ram Bop được thiết kế để bịt kín vòng ngăn giữa vỏ và đầu giếng.Trong trường hợp đóng, các hoạt động như tuần hoàn dung dịch khoan, giải phóng áp suất và tắt giếng có thể được thực hiện bằng cách sử dụng ống đệm bên dưới BOP hoặc các đường ống nối với đầu ra bên của thân BOP.Trong điều kiện nổi lên, Ram Bop kép có thể cắt dụng cụ khoan trong lỗ để bịt kín lỗ.BOP ram với các thanh ram có lỗ khoan thay đổi có thể bịt kín không gian hình khuyên giữa vỏ và các đường ống có kích thước khác nhau trong một phạm vi nhất định.
Bộp Ram képtham số
| Người mẫu |
cô gái để mở (1 bộ) |
Cô gái để đóng (1 bộ) |
Tỷ lệ đóng cửa | Kích thước lắp ráp (trong) | Trọng lượng xấp xỉ (lb) | ||||||
| Chiều dài (L) | Chiều rộng (W) | Chiều cao (H) | |||||||||
| Flg×Flg | tiêu chuẩn × tiêu chuẩn | Flg×Std | Flg×Flg | tiêu chuẩn × tiêu chuẩn | Flg×Std | ||||||
| 4 1/16″-20.000psi(RS-FS đơn) | 1.10 | 1.13 | 10.1 | 70,71 | 26,97 | 33,27 | 18.11 | 23,82 | 3491 | 3147 | 3319 |
| 4 1/16″-20.000psi(RS-FS kép) | 1.10 | 1.13 | 10.1 | 70,71 | 26,97 | 46.30 | 31.14 | 36,85 | 5742 | 5398 | 5570 |
| 7 1/16″-20.000psi(RS-FS đơn) | 7,05 | 7,26 | 13.7 | 112.05 | 38,27 | 48.03 | 24.02 | 35,83 | 10891 | 8951 | 9921 |
| 7 1/16″-20.000psi(RS-FS kép) | 7,05 | 7,26 | 13.7 | 112.05 | 38,27 | 70,87 | 47,24 | 59.06 | 19826 | 17886 | 18812 |
| 11″-20.000psi(RS-FS đơn) | 42,90 | 44,8 | 13.2 | 137,40 | 47,87 | 62,60 | 32,68 | 47,64 | 24030 | 19335 | 21682 |
| 11″-20.000psi(RS-FS kép) | 42,9 | 44,8 | 13.2 | 137,40 | 47,87 | 90,55 | 60,63 | 75,59 | 41987 | 37291 | 39639 |
| 18 3/4″-20.000psi(RS-FS kép) | 122 | 133 | 10.6 | 183,46 | 66,69 | / | / | 94.13 | / | / | 87083 |
Bộp Ram képTính năng
1) Hình dạng Nói chung, thân BOP tương tự như một hình vuông, ở giữa có lỗ khoan thẳng đứng để các ống
có thể đi qua và các hốc ram trong đó ram di chuyển theo hướng nằm ngang.
2)Các loại kết nối Ba loại kết nối là kết nối đinh tán, mặt bích và kết nối trên và dưới được kẹp.các kích cỡcủa mặt bích, bu lông, kẹp và rãnh vòng đều tuân theo tiêu chuẩn API.
