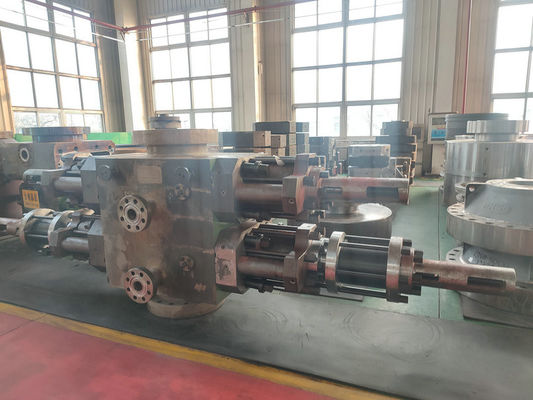

Ram Bop đôi thủy lực để kiểm soát giếng dầu
Ram Bop đôi là một cụm linh kiện quan trọng của thiết bị kiểm soát giếng khoan.Nó được đặc trưng bởi công tắc linh hoạt, vận hành dễ dàng, an toàn khi sử dụng và bảo trì đơn giản, v.v.
Đặc điểm cấu trúc
Đối với thanh ram hai mặt, cả hai mặt của thanh ram đều đối xứng.Đối với các kích cỡ khác nhau của dụng cụ khoan, chỉ cần thay thế bán vòng đệm cao su và đóng bánh ram, và các bộ phận khác có thể được sử dụng thay thế cho nhau;ram một mặt không thể đảo ngược;ram cắt có thể cắt các dụng cụ khoan đầu giếng và bịt kín hoàn toàn đầu giếng;ram biến đổi được sử dụng trong các giới hạn nhất định để bịt kín các kích cỡ khác nhau của dụng cụ khoan và ống hình khuyên.
Bộp Ram képtham số
| Người mẫu |
cô gái để mở (1 bộ) |
Cô gái để đóng (1 bộ) |
Tỷ lệ đóng cửa | Kích thước lắp ráp (trong) | Trọng lượng xấp xỉ (lb) | ||||||
| Chiều dài (L) | Chiều rộng (W) | Chiều cao (H) | |||||||||
| Flg×Flg | tiêu chuẩn × tiêu chuẩn | Flg×Std | Flg×Flg | tiêu chuẩn × tiêu chuẩn | Flg×Std | ||||||
| 4 1/16″-20.000psi(RS-FS đơn) | 1.10 | 1.13 | 10.1 | 70,71 | 26,97 | 33,27 | 18.11 | 23,82 | 3491 | 3147 | 3319 |
| 4 1/16″-20.000psi(RS-FS kép) | 1.10 | 1.13 | 10.1 | 70,71 | 26,97 | 46.30 | 31.14 | 36,85 | 5742 | 5398 | 5570 |
| 7 1/16″-20.000psi(RS-FS đơn) | 7,05 | 7,26 | 13.7 | 112.05 | 38,27 | 48.03 | 24.02 | 35,83 | 10891 | 8951 | 9921 |
| 7 1/16″-20.000psi(RS-FS kép) | 7,05 | 7,26 | 13.7 | 112.05 | 38,27 | 70,87 | 47,24 | 59.06 | 19826 | 17886 | 18812 |
| 11″-20.000psi(RS-FS đơn) | 42,90 | 44,8 | 13.2 | 137,40 | 47,87 | 62,60 | 32,68 | 47,64 | 24030 | 19335 | 21682 |
| 11″-20.000psi(RS-FS kép) | 42,9 | 44,8 | 13.2 | 137,40 | 47,87 | 90,55 | 60,63 | 75,59 | 41987 | 37291 | 39639 |
| 18 3/4″-20.000psi(RS-FS kép) | 122 | 133 | 10.6 | 183,46 | 66,69 | / | / | 94.13 | / | / | 87083 |
Bộp Ram képTính năng
1) Hình dạng Nói chung, thân BOP tương tự như một hình vuông, ở giữa có lỗ khoan thẳng đứng để các ống
có thể đi qua và các hốc ram trong đó ram di chuyển theo hướng nằm ngang.
2)Các loại kết nối Ba loại kết nối là kết nối đinh tán, mặt bích và kết nối trên và dưới được kẹp.các kích cỡcủa mặt bích, bu lông, kẹp và rãnh vòng đều tuân theo tiêu chuẩn API.
