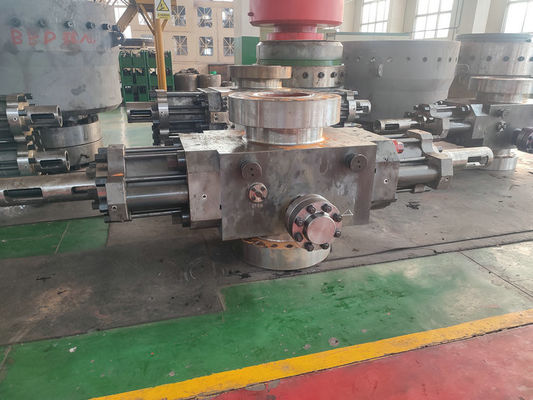

7 1/16″ Bộ ngăn xả khí Ram Bop đơn cho giàn khoan dầu
Các tính năng Ram Bop đơn:
1. Thân Ram Bop đơn và cửa bên được làm bằng thép hợp kim;
2. Sử dụng cụm vòng đệm để cải thiện khả năng bịt kín của cửa hông;
3. Sử dụng loại ram nổi.Cao su ram trước được tách ra khỏi cao su ram trên, làm cho nó đáng tin cậy hơn trong việc làm kín và dễ thay đổi hơn;
4. Sử dụng cách chôn dầu bên trong cơ thể.Bản lề tải được tách ra khỏi bản lề thủy lực;
5. Cấu trúc bản lề nhỏ gọn giúp dễ dàng lắp ráp và tháo rời;
6. Sử dụng buồng cơ thể hình vòng cung với bốn góc tròn làm phần chuyển tiếp để giảm giá trị đỉnh ứng suất mỗi khi chịu áp lực;
7. Khoang ram có thể lắp cụm ram cùng loại BOP sản xuất ở nước ngoài;
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16” đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách bên dưới)
| Mục | Thông số kỹ thuật cho Ram BOP | |||||||||||||
| Kích thước và mô hình |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
7 1/16″ -100000psi |
9″- 3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
11″ -10000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
13 5/8″ -10000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
26 3/4” -3000psi |
| Đường kính (mm/in.) | 179,4 | 179,4 | 179,4 | 228,6 | 228,6 | 279,4 | 279,4 | 279,4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| Áp suất làm việc định mức (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 3.000 | |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) | 31,5 | 52,5 | 105 | 31,5 | 52,5 | 31,5 | 52,5 | 105 | 31,5 | 52,5 | 105 | 31,5 | 70 | 31,5 |
| 4.500 | 7.500 | 15.000 | 4.500 | 7.500 | 4.500 | 7.500 | 15.000 | 4.500 | 7.500 | 15.000 | 4.500 | 10.000 | 4.500 | |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1218~1522psi | |||||||||||||
| Khối lượng mở một bộ ram | 36L | |||||||||||||
| Khối lượng để đóng một bộ ram | 40 lít | |||||||||||||
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||||||
| Tiếp xúc vật liệu trung bình với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 | |||||||||||||
