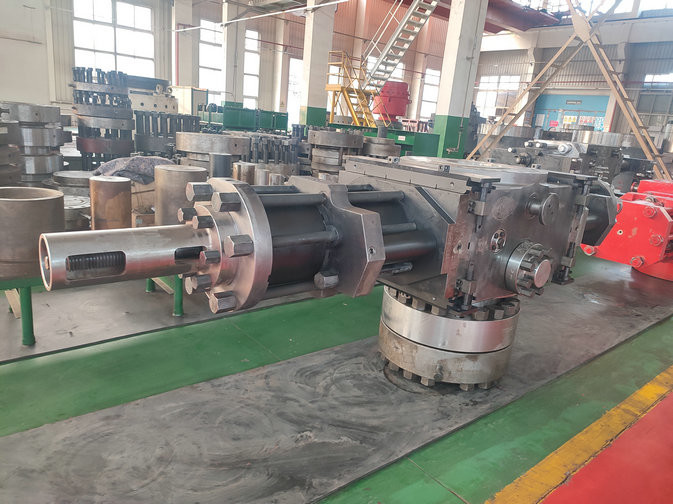

Hệ thống ngăn chặn xả khí giàn khoan dầu 11 inch Loại Cameron / Shaffer
Các tính năng của hệ thống chống rò rỉ giàn khoan dầu:
1. Việc thiết kế và sản xuất Hệ thống ngăn chặn rò rỉ giàn khoan dầu hoàn toàn tuân thủ các yêu cầu của API 16A và GB/T20174.Nó được trang bị các thanh ram có kích thước khác nhau có thể đáp ứng mọi loại nhu cầu.
2. Các bộ phận chịu áp lực được làm bằng thép hợp kim chất lượng cao nên có độ bền và độ bền va đập tốt.
3. Việc niêm phong cửa bên thông qua các vòng đệm kết hợp, vì vậy khả năng hỗ trợ niêm phong tiêu diệt tốt của nó rất mạnh.
4. Sử dụng ram loại nổi hoặc tích hợp, độ kín đáng tin cậy và dễ dàng thay mới.
5. Cả hai mặt của loại buồng vỏ đều sử dụng loại trực giao, vòng cung vận chuyển xung quanh và hạ thấp đỉnh ứng suất của ổ trục áp suất vỏ.
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16” đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách bên dưới)
| Mục | Thông số kỹ thuật cho Hệ thống ngăn chặn xả khí giàn khoan dầu | |||||||||||||
| Kích thước và mô hình |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
7 1/16″ -100000psi |
9″- 3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
11″ -10000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
13 5/8″ -10000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
26 3/4” -3000psi |
| Đường kính (mm/in.) | 179,4 | 179,4 | 179,4 | 228,6 | 228,6 | 279,4 | 279,4 | 279,4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| Áp suất làm việc định mức (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 3.000 | |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) | 31,5 | 52,5 | 105 | 31,5 | 52,5 | 31,5 | 52,5 | 105 | 31,5 | 52,5 | 105 | 31,5 | 70 | 31,5 |
| 4.500 | 7.500 | 15.000 | 4.500 | 7.500 | 4.500 | 7.500 | 15.000 | 4.500 | 7.500 | 15.000 | 4.500 | 10.000 | 4.500 | |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1218~1522psi | |||||||||||||
| Khối lượng mở một bộ ram | 36L | |||||||||||||
| Khối lượng để đóng một bộ ram | 40 lít | |||||||||||||
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||||||
| Tiếp xúc vật liệu trung bình với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 | |||||||||||||
