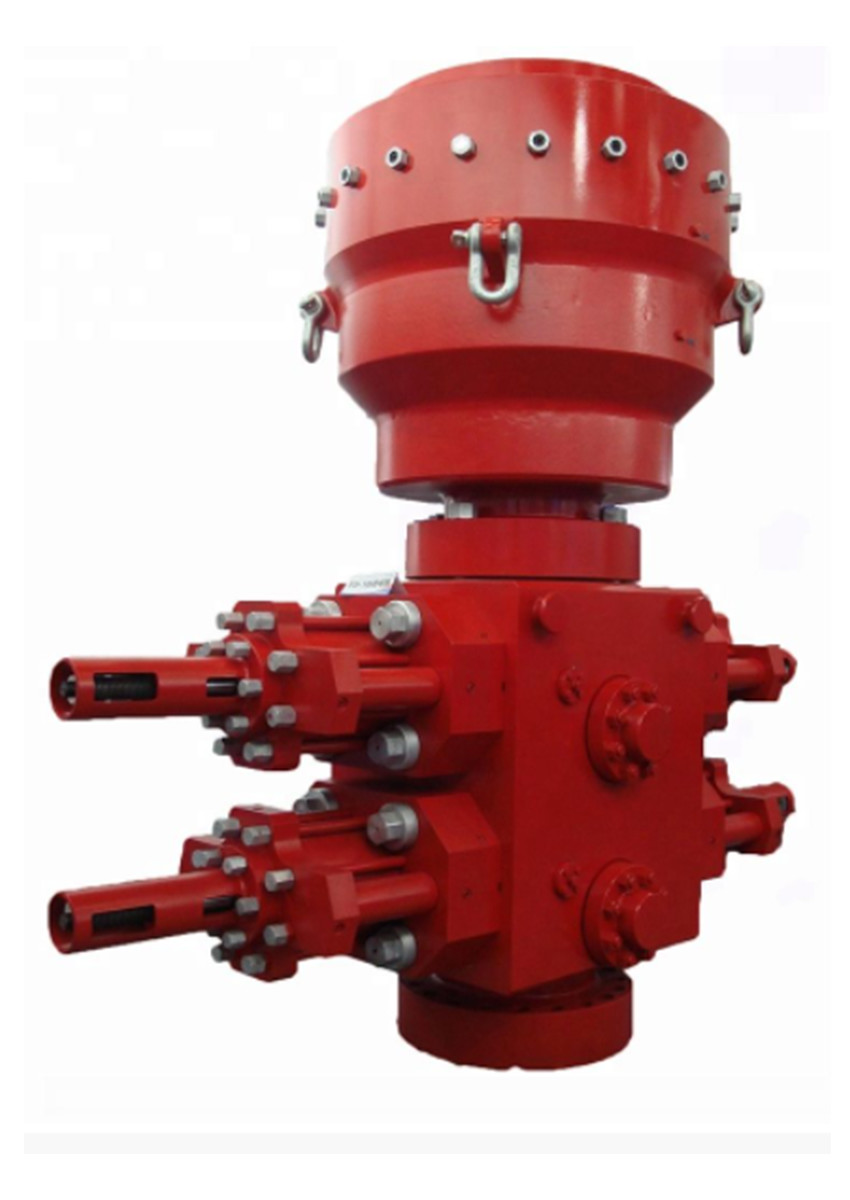

7 1/16″ Hydril Annular Bop 3000psi Double Ram BOP
Hydril Annular Bop được thiết kế và sản xuất theo tiêu chuẩn API Spec 16A.
1. Phần tử đóng gói là loại hình cầu hoặc hình côn với thể tích chứa lớn, áp suất vận hành thấp và chức năng bịt kín tuyệt vời;
2. Nắp ca-pô có dạng bán cầu nên không có sự tập trung ứng suất lên nắp ca-pô mỗi khi chịu lực.
3. Nắp ca-pô và thân xe được nối với nhau bằng khối nêm nên áp suất phân bổ đều;
4. Yếu tố đóng gói có thể hoán đổi với các sản phẩm tương tự ở nước ngoài;
5. Sử dụng lỗ quan sát để kiểm tra tuổi thọ của phần tử đóng gói;
6. Piston đặt ở vị trí thấp để quãng đường di chuyển ngắn hơn;Sử dụng vòng mòn trên piston.7
7. Áp suất làm việc 3000~15.000psi
Thông số Bop hình khuyên Hydril
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16” đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách bên dưới)
| Mục | Thông số kỹ thuật cho BOP hình khuyên | |||||||||
| Kích thước và mô hình |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
| Đường kính (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| Áp suất làm việc định mức (MPa/psi) |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
31,5 4.500 |
70 10.000 |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1.218～1.522psi | |||||||||
| tối đa.áp suất làm việc bịt kín tốt mà không cần đường ống vào (MPa/psi) |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
| Áp suất làm việc thủy lực khuyến nghị bịt kín tốt mà không cần đường ống (MPa/psi) | ≤10 .5/1.500 | |||||||||
| Mở tối đathể tích dầu (L) | 15 | 15 | 22,8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| Đóng tối đathể tích dầu (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| Nâng trọng lượng bằng hai vòng nâng (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||
| Vật liệu trung bình tiếp xúc với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 | |||||||||
