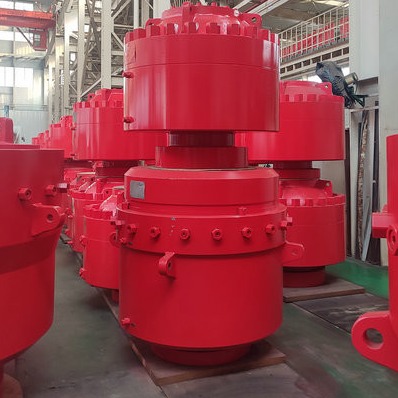

Máy khoan mỏ dầu Bop hình khuyên 11 inch 5000psi Shaffer
bop hình khuyên là gì
Được sử dụng cùng với hệ thống điều khiển thủy lực, Annular Bop bịt kín các vòng có kích thước khác nhau khi các đường ống được sử dụng trong lỗ.Một Bop hình khuyên cũng có thể bịt kín không gian hình khuyên được hình thành bởi Kelly, dụng cụ lấy lõi, dây cáp, dây thép, v.v. và giếng khoan khi không có đường ống nào trong đó.Khi được sử dụng kết hợp với van điều chỉnh áp suất và bộ tích lũy, Bộ ngăn xả khí hình khuyên cho phép thực hiện dịch vụ đánh hơi.
Lõi cao su ram cao cấp và bịt kín mặt bên có thể đáp ứng các trường hợp khắc nghiệt, chẳng hạn như nhiệt độ cao và thấp hoặc điều kiện axit.
BOP hình khuyên hoạt động như thế nào
Đóng – Khi dầu thủy lực được bơm vào cổng mở rộng, phần tử bên trong sẽ được nâng lên và ép chặt vào đường ống/ống.
Mở – Mặt khác, nếu chất lỏng thủy lực được bơm vào cổng rút lại, phần tử sẽ bị đẩy xuống dẫn đến giải phóng hình ống.
Hình khuyên so với RAM BOP
Thiết bị ngăn nổ hình khuyên thực hiện một số chức năng trong hoạt động khoan.Nó bịt kín không gian hình khuyên giữa ống, vỏ và ống khoan.Nó cũng giúp duy trì sự bịt kín khi vỏ, ống hoặc ống khoan ra khỏi lỗ khoan.Không giống như các thiết bị chống rò rỉ RAM, BOP hình khuyên có thể bịt kín nhiều đường ống có kích cỡ khác nhau.
thông số kỹ thuật của shaffer bop
|
Mục |
Thông số kỹ thuật cho BOP hình khuyên |
|||||||||
|
Kích thước và mô hình |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
|
mm/inch Đường kính (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
Áp suất làm việc định mức (MPa/psi) |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
|
Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
31,5 4.500 |
70 10.000 |
|
Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) |
21/3.000 |
|||||||||
|
Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) |
1.218～1.522psi |
|||||||||
|
tối đa.áp suất làm việc bịt kín tốt mà không cần đường ống (MPa/psi) |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
|
Áp suất làm việc thủy lực khuyến nghị bịt kín tốt mà không cần đường ống (MPa/psi) |
≤10 .5/1.500 |
|||||||||
|
Mở tối đathể tích dầu (L) |
15 |
15 |
22,8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
Đóng tối đathể tích dầu (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
Nâng trọng lượng bằng hai vòng nâng (t) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
Đầu ra của dầu thủy lực |
NPT 1” |
|||||||||
|
Cấp nhiệt độ của kim loại |
T-20/250(-29℃～121℃) |
|||||||||
|
Lớp nhiệt độ của phi kim loại |
BAB (-18℃~66℃~93℃) |
|||||||||
|
Tiếp xúc vật liệu trung bình với chất lỏng tốt |
Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 |
|||||||||
