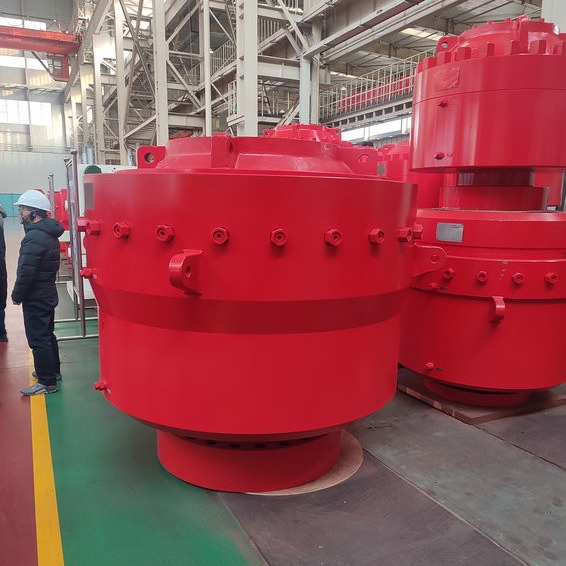

API 16A Công cụ ngăn chặn xả khí hình khuyên BOP Khoan giếng
bop hình khuyên là gì
Tính năng chính của Bộ ngăn nổ hình khuyên là khả năng đóng và bịt kín hầu hết các dụng cụ có kích thước bất kỳ trong ống khoan, mối nối dụng cụ, vòng đệm khoan trong hầu hết phạm vi của nó.Bộ ngăn xả đáy hình khuyên là một van lớn được sử dụng để kiểm soát chất lỏng trong giếng, thường được lắp đặt phía trên các bộ ngăn dòng ram tạo thành một vòng đệm trong không gian hình khuyên giữa đường ống và giếng.Ở loại van này, bộ phận bịt kín tương tự như bánh rán cao su lớn được ép vào bên trong để bịt kín ống khoan.
Công cụ ngăn chặn sự cố xả hình khuyên so với Công cụ ngăn ngừa sự cố xả RAM
Thiết bị ngăn nổ hình khuyên thực hiện một số chức năng trong hoạt động khoan.Nó bịt kín không gian hình khuyên giữa ống, vỏ và ống khoan.Nó cũng giúp duy trì sự bịt kín khi vỏ, ống hoặc ống khoan ra khỏi lỗ khoan.Không giống như các thiết bị chống rò rỉ RAM, BOP hình khuyên có thể bịt kín nhiều đường ống có kích cỡ khác nhau.
Bộ chống xả hình khuyên là gì?Khi được hỏi câu hỏi đó, bạn sẽ có câu trả lời.Nếu bạn có một dự án khoan, hãy xem xét việc mua một thiết bị ngăn nổ từ một công ty có uy tín như BOP Products.Chúng tôi cung cấp các sản phẩm và dịch vụ chất lượng cao để đảm bảo an toàn cho người lao động.
Thông số kỹ thuật của Annular Blowout Preventer
|
Mục |
Thông số kỹ thuật cho BOP hình khuyên |
|||||||||
|
Kích thước và mô hình |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
|
mm/inch Đường kính (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
Áp suất làm việc định mức (MPa/psi) |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
|
Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
31,5 4.500 |
70 10.000 |
|
Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) |
21/3.000 |
|||||||||
|
Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) |
1.218～1.522psi |
|||||||||
|
tối đa.áp suất làm việc bịt kín tốt mà không cần đường ống (MPa/psi) |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
|
Áp suất làm việc thủy lực khuyến nghị bịt kín tốt mà không cần đường ống (MPa/psi) |
≤10 .5/1.500 |
|||||||||
|
Mở tối đathể tích dầu (L) |
15 |
15 |
22,8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
Đóng tối đathể tích dầu (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
Nâng trọng lượng bằng hai vòng nâng (t) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
Đầu ra của dầu thủy lực |
NPT 1” |
|||||||||
|
Cấp nhiệt độ của kim loại |
T-20/250(-29℃～121℃) |
|||||||||
|
Lớp nhiệt độ của phi kim loại |
BAB (-18℃~66℃~93℃) |
|||||||||
|
Tiếp xúc vật liệu trung bình với chất lỏng tốt |
Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 |
|||||||||
