Đơn vị tích lũy Bop điều khiển từ xa trong mỏ dầu
Bop Accumulator Unit là thiết bị đặc biệt, được sử dụng để điều khiển Bop, tắc nghẽn thủy lực, hệ thống tiêu diệt và thiết bị chuyển hướng, và thiết bị không thể thiếu cho bộ phận ngăn chặn xả đáy trong quá trình khoan hoặc làm việc trong ngành dầu khí và khí đốt tự nhiên.
Thông số đơn vị bộ tích lũy Bop
| | Số đối tượng được kiểm soát | Bộ tích lũy | Thể tích hiệu quả của bể chứa dầu (L) | Tốc độ dòng chảy của máy bơm | Công suất động cơ (kW) | Áp suất làm việc (MPa) | |||
| Tổng khối lượng | | Khối lượng khả dụng danh nghĩa (L) | Bơm điện (L/phút) | Bơm Khí Nén (ml/hành trình) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| số 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
| 11 | FKQ800-8 | số 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18,5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 14 | FKQ960-8 | số 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 15 | FKQ1280-8 | số 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
| 23 | FKDQ800-8 | số 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18,5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 25 | FKDQ960-8 | số 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 26 | FKDQ1280-8 | số 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
| 31 | FKD960-8 | số 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
Bop Accumulator Unit Nguyên lý Mô tả
1. Hệ thống điều khiển BOP là một thiết bị thủy lực đặc biệt dùng để điều khiển BOP và van thủy lực đóng mở.Để phù hợp với các loại và thông số kỹ thuật khác nhau của ngăn xếp BOP và thích ứng với yêu cầu của các môi trường ứng dụng khác nhau, Rongsheng đã thiết kế và sản xuất nhiều loại hệ thống điều khiển BOP với các cấu trúc và thông số kỹ thuật khác nhau.
2. Bảng điều khiển từ xa được trang bị hai bộ nhóm bơm độc lập.máy bơm điện
máy bơm khí nén hoặc máy bơm thủ công với tốc độ dòng chảy khác nhau có thể được cung cấp.Rongsheng có thể cung cấp bộ tích lũy với China Star
dard, ASME, hoặc dấu CE.Sê-ri FKQ và FKDQ có thể được cung cấp van điều chỉnh áp suất bằng khí nén bằng tay hoặc động cơ khí nén, và sê-ri FKD có thể được cung cấp van điều chỉnh áp suất bằng tay để cung cấp áp suất vận hành ổn định và đáng tin cậy cho bop.Trong dòng FKD, van 4 chiều 3 vị trí là một nam châm điện điều khiển, thích ứng với nhiệt độ môi trường thấp hơn và có phản ứng hoạt động nhanh hơn.
3. Thiết bị báo động có thể được trang bị theo yêu cầu của khách hàng.Nó theo dõi áp suất của bộ tích lũy, áp suất cấp khí và mức chất lỏng trong bình chứa dầu thủy lực.Khi các thông số trên vượt quá giới hạn báo động, tín hiệu âm thanh và hình ảnh sẽ xuất hiện ngay lập tức.
4. Bảng điều khiển của Dillr phụ trợ có thể được trang bị theo yêu cầu của khách hàng, có thể giám sát bảng điều khiển từ xa. FKD và FKDQ seis có thể cung cấp bảng điều khiển không dây, có thể được sử dụng để vận hành BOP từ xa trong khu vực an toàn trong trường hợp khẩn cấp, cải thiện hơn nữa độ tin cậy của việc xây dựng khoan.

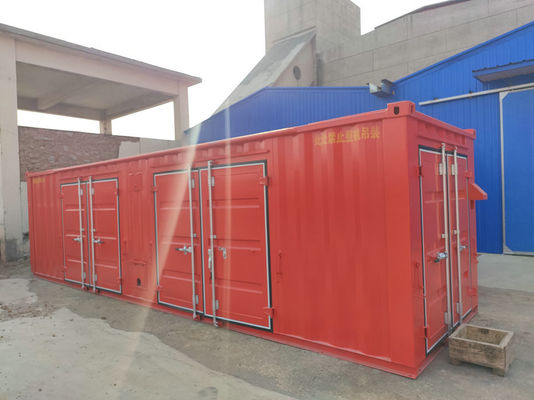

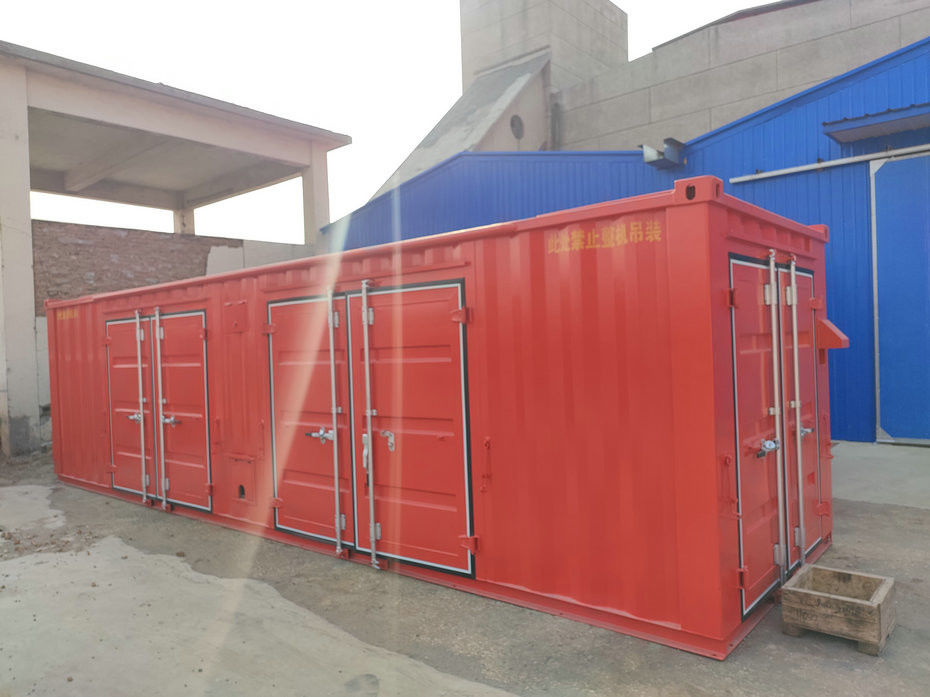

5. Hệ thống có thể được trang bị một tòa nhà cách nhiệt, máy điều hòa không khí, máy sưởi điện, máy sưởi bể, thiết bị sưởi điện cho bó ống khí, thiết bị sưởi cho BOP, v.v., để thích ứng với nhiệt độ thấp và môi trường nghiên cứu thực địa đặc biệt khác.
Ghi chú:
H: Sê-ri FKQ sử dụng một bó ống để kết nối bảng điều khiển của kẻ giết người với bảng điều khiển từ xa, đại lý vận hành các van quay khí nén, bảng điều khiển từ xa sử dụng xi lanh để điều khiển van 4 chiều 3 vị trí và sê-ri có thể chọn van điều chỉnh áp suất điều khiển bằng khí nén bằng tay o động cơ khí nén,
DQ: Dòng FKDQ sử dụng cáp tín hiệu để kết nối bảng giao dịch viên với bảng điều khiển từ xa, bộ phận vận hành của chúng là màn hình cảm ứng bảng điều khiển từ xa nút rl ctic sử dụng xi lanh để điều khiển van 4 chiều 3 vị trí, có động cơ khí nén điều khiển van điều chỉnh áp suất.
D: Dòng FKD sử dụng cáp tín hiệu để kết nối bảng đồng đô la với bảng điều khiển từ xa, bộ phận vận hành bướm ga là màn hình cảm ứng o bảng điều khiển từ xa lectic buron sử dụng nam châm điện để điều khiển van 4 chiều 3 vị trí, có động cơ điện điều khiển van điều chỉnh áp suất.
nếu khách hàng muốn đặt một API Spec.Hệ thống điều khiển 16D và bạn cần đánh dấu chữ cái APl trên đó, bạn cần lấy một biểu mẫu có tên là “cấu hình và các tham số của ngăn xếp bop cho Thông số kỹ thuật APl.16D hệ thống kiểm soát mặt đất và bề mặt)” từ bộ phận kinh doanh Rongsheng.Sau khi nộp các thông số kỹ thuật led chi tiết, bộ phận kỹ thuật Rongsheng sẽ tiến hành tính toán lựa chọn.
Thiết bị tùy chọn:
Tất cả các dòng có thể chọn bộ sưởi BOP, để làm nóng bop trong môi trường cực lạnh và kích hoạt chức năng bop thông thường BOP cũng phải có hệ thống sưởi) Dòng FKDQ & FKD có thể chọn chức năng điều khiển từ xa không dây.
