Red Koomey Bop Control Unit Thiết bị khoan Carbon Steel Bop

1 bộ
MOQ
USD 50000-100000 per set
giá bán
Red Koomey Bop Control Unit Thiết bị khoan Carbon Steel Bop
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Tên: Hệ thống kiểm soát Bop
Số đối tượng được kiểm soát: 7
Khối lượng (L): 40×20
Khối lượng khả dụng danh nghĩa (L): 400
Thể tích hiệu quả của bể chứa dầu (L): 1500
Kiểu: Thiết bị khoan
Điểm nổi bật:

Bộ điều khiển Koomey Bop đỏ

,

Thiết bị khoan Red Bop

,

Thiết bị khoan Bop thép carbon

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: Hebei Pantu
Chứng nhận: API 16D
Số mô hình: FKQ800-7
Thanh toán
chi tiết đóng gói: Vỏ sắt
Thời gian giao hàng: 7 ngày làm việc
Điều khoản thanh toán: T/T
Khả năng cung cấp: 5 bộ mỗi 3 tháng
Mô tả sản phẩm

Thiết bị khoan hệ thống kiểm soát Bop mỏ dầu



Chức năng của Hệ thống điều khiển Bop cho các ngăn xếp BOP gắn trên bề mặt là chuẩn bị và phục hồi đủ dầu thủy lực cũng như kiểm soát hướng dòng chảy của nó để mở hoặc đóng BOP một cách nhanh chóng.Khi sử dụng dầu thủy lực, áp suất giảm xuống, khi áp suất giảm xuống một giá trị nhất định, hệ thống điều khiển sẽ tự động thay mới dầu thủy lực để giữ áp suất ở một giá trị cao nhất định.



Thông số hệ thống điều khiển Bop





Mục



Người mẫu

Số đối tượng được kiểm soát Bộ tích lũy Thể tích hiệu quả của bể chứa dầu (L) Tốc độ dòng chảy của máy bơm Công suất động cơ (kW) Áp suất làm việc (MPa)
Tổng khối lượng



(L)

Khối lượng khả dụng danh nghĩa (L) Bơm điện (L/phút) Bơm Khí Nén (ml/hành trình)
1 FKQ240-3 3 40×6   120 560 20 165 11 21
2 FKQ320-4 4 40×8 160 650 20 165 11 21
3 FKQ320-5 5 40×8   160 650 20 165 11 21
4 FKQ400-5 5 40×10 200 900 30 165 15 21
5 FKQ400-6 6 40×10   200 900 30 165 15 21
6 FKQ480-5 5 40×12 240 1000 30 165 15 21
7 FKQ480-6 6 40×12   240 1000 30 165 15 21
số 8 FKQ640-6 6 40×16 320 1300 40 165×2 18,5 21
9 FKQ640-7 7 40×16   320 1300 40 165×2 18,5 21
10 FKQ800-7 7 40×20 400 1500 40 165×2 18,5 21
11 FKQ800-8 số 8 40×20   400 1600 40 165×2 18,5 21
12 FKQ960-6 6 80×12 480 1800 40 165×3 18,5 21
13 FKQ960-7 7 80×12   480 1800 40 165×3 18,5 21
14 FKQ960-8 số 8 80×12 480 1800 40 165×3 18,5 21
15 FKQ1280-8 số 8 80×16   640 2000 40×2 165×3 18,5×2 21
16 FKQ1280-9 9 80×16 640 2000 40×2 165×3 18,5×2 21
17 FKQ1280-10 10 80×16   640 2000 40×2 165×3 18,5×2 21
18 FKDQ480-5 6 40×12 240 1000 30 165 15 21
19 FKDQ480-6 6 40×12   240 1000 30 165 15 21
20 FKDQ640-6 6 40×16 320 1300 40 165×2 18,5 21
21 FKDQ640-7 7 40×16   320 1300 40 165×2 18,5 21
22 FKDQ800-7 7 40×20 400 1500 40 165×2 18,5 21
23 FKDQ800-8 số 8 40×20   400 1600 40 165×2 18,5 21
24 FKDQ960-7 7 80×12 480 1800 40 165×3 18,5 21
25 FKDQ960-8 số 8 80×12   480 1800 40 165×3 18,5 21
26 FKDQ1280-8 số 8 80×16 640 2000 40×2 165×3 18,5×2 21
27 FKDQ1280-9 9 80×16   640 2000 40×2 165×3 18,5×2 21
28 FKDQ1280-10 10 80×16 640 2000 40×2 165×3 18,5×2 21
29 FKD640-6 6 40×16   320 1300 40 165×2 18,5 21
30 FKD800-7 7 40×20 400 1500 40 165×2 18,5 21
31 FKD960-8 số 8 80×12   480 1800 40 165×3 18,5 21



Các điểm chính của lựa chọn hệ thống kiểm soát BOP


Để kiểm soát BOP một cách đáng tin cậy và an toàn, cần tuân thủ các tiêu chuẩn ngành dầu khí SY/T5053.2-2007 và APl Spec 16D khi bạn chọn và mua một sản phẩm phù hợp.Các yếu tố được xem xét ít nhất phải là:



  1. Mối quan hệ giữa thể tích chất lỏng cần thiết để đóng ngăn xếp BOP và thể tích chất lỏng có sẵn từ hệ thống điều khiển
  2. Yêu cầu của hệ thống máy bơm;
  3. Nó có cần đáp ứng các tiêu chuẩn APl 16D hay không;
  4. Thích ứng môi trường;
  5. Yêu cầu đặc biệt đối với giàn khoan ngoài khơi.





1 Tùy chọn cho các đối tượng được kiểm soát và tích lũy khối lượng chất lỏng có sẵn

Nhóm bộ tích lũy phải được cấu hình sao cho áp suất còn lại lớn hơn áp suất điều khiển tối đa được yêu cầu
bởi đối tượng điều khiển sau khi đóng tất cả các van BOP và van thủy lực.
Khối lượng khả dụng từ một nhóm bộ tích lũy được khuyến nghị lớn hơn 2 lần so với khối lượng yêu cầu để đóng ngăn xếp BOP.

2. Yêu cầu của hệ thống máy bơm

Bộ phận bơm chính phải bao gồm tối thiểu hai hệ thống bơm.Công suất đầu ra tích lũy của
hệ thống bơm phải đủ để sạc hệ thống ắc quy chính từ áp suất nạp trước đến RWP của hệ thống trong vòng
15 phút.Khi mất một hệ thống máy bơm hoặc một hệ thống điện, (các) hệ thống máy bơm còn lại sẽ có khả năng cung cấp
sạc hệ thống ắc quy chính từ áp suất nạp trước sang RWP của hệ thống trong vòng 30 phút.
Khi các ắc quy bị cô lập khỏi dịch vụ và với một hệ thống máy bơm hoặc một hệ thống điện không hoạt động, phần còn lại
(các) hệ thống máy bơm phải có khả năng đóng một BOP hình khuyên và mở (các) van sặc trong vòng 2 phút.

3. Có cần đáp ứng tiêu chuẩn API 16D hay không

Nếu khách hàng muốn đặt hàng API Spec.Hệ thống điều khiển 16D và đánh dấu chữ lồng API, khách hàng cần lấy
một biểu mẫu có tên là “cấu hình và tham số của ngăn xếp bop để đặt hàng Thông số API.Hệ thống điều khiển 16D (mặt đất và bề mặt)”
từ phòng kinh doanh Rongsheng.Sau khi điền các thông số kỹ thuật chi tiết, bộ phận kỹ thuật của Rongsheng sẽ
thực hiện tính toán lựa chọn.

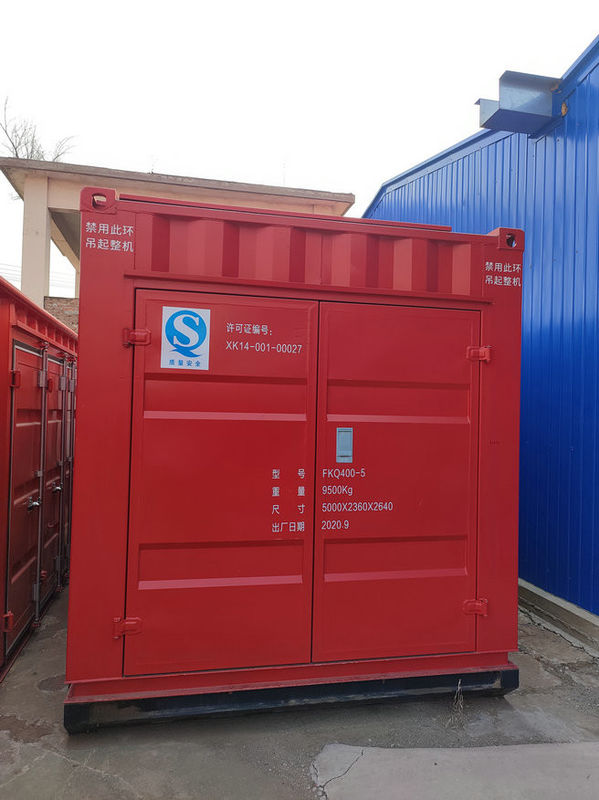

Red Koomey Bop Control Unit Thiết bị khoan Carbon Steel Bop 0

Ghi chú:
Q: Sê-ri FKQ sử dụng bó ống để kết nối bảng điều khiển của máy trộn với bảng điều khiển renole, máy làm khô vận hành các van quay y khí nén elemerti, bảng điều khiển từ xa sử dụng xi lanh để điều khiển vave 4 chiều 3 vị trí, sê-ri tis có thể chọn hướng dẫn sử dụng khí nén o van điều chỉnh áp suất động cơ khí nén,

DQ: Dòng FKDQ sử dụng cáp tín hiệu để kết nối bảng điều khiển của trller với bảng điều khiển renote, vận hành của aallr e lemen là cảm ứng đau rl ctic nhưng bảng điều khiển từ xa sử dụng xi lanh để điều khiển van 4 chiều 3 vị trí, với van điều chỉnh áp suất điều khiển bằng động cơ khí nén .
D: Sê-ri FKD sử dụng cáp tín hiệu để kết nối bảng điều khiển của máy drllr với bảng điều khiển từ xa, linh hoạt hoạt động theotrlle là màn hình cảm ứng o bảng điều khiển từ xa lectic buron sử dụng nam châm điện để điều khiển van 4 chiều 3 vị trí, với van điều chỉnh áp suất điều khiển bằng động cơ điện.
Nếu khách hàng muốn đặt một APl Spec.Hệ thống điều khiển 16D, và bạn cần đánh dấu chữ cái APl trên đó, bạn cần lấy một fom có ​​tên là “cấu hình và bộ định tuyến của các ngăn xếp bop để có Thông số kỹ thuật APl.Hệ thống điều khiển 16D jland và surace)”từ phòng kinh doanh Rongsheng.Sau khi điền vào các thông số kỹ thuật của deti led, bộ phận kỹ thuật của Rongsheng sẽ tiến hành tính toán lựa chọn.
Thiết bị tùy chọn:
Tất cả các sê-ri có thể chọn bộ phận làm nóng BOP, để sưởi ấm bop trong môi trường cực lạnh, cho phép bop hoạt động bình thường, BOP nên có bộ phận làm nóng) Dòng FKDQ & FKD có thể chọn chức năng điều khiển từ xa không dây.
