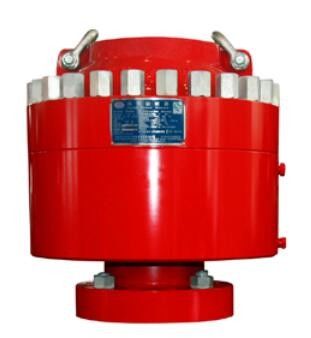

Cổng lớn, thường được trang bị bộ phận ngăn chặn nổ kiểu thanh trượt, hoạt động để tạo thành một không gian hình khuyên kín giữa dây ống và lỗ khoan trong giếng, trường hợp cắm cột cũng có thể được thực hiện riêng lẻ, nhưng sử dụng nhiều lần sẽ chết, và không cho phép sử dụng lâu dài đóng cửa.
Vỏ dưới, vỏ trên, pít-tông, vòng tiếp hợp và bộ phận đóng gói.Tất cả các thành phần được thiết kế và xây dựng để dễ bảo trì và độ tin cậy cao nhất.
Đóng – Khi dầu thủy lực được bơm vào cổng mở rộng, phần tử bên trong sẽ được nâng lên và ép chặt vào đường ống/ống.
Mở – Mặt khác, nếu chất lỏng thủy lực được bơm vào cổng rút lại, phần tử sẽ bị đẩy xuống dẫn đến giải phóng hình ống.
thông số kỹ thuật bop Shaffer
| Mục | Thông số kỹ thuật cho BOP hình khuyên | |||||||||
| Kích thước và mô hình |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
| mm/inch Đường kính (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| Áp suất làm việc định mức (MPa/psi) |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
31,5 4.500 |
70 10.000 |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1,218～1,522psi | |||||||||
| tối đa.Áp suất làm việc bịt kín tốt mà không cần đường ống (MPa/psi) |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
| Áp suất làm việc thủy lực khuyến nghị bịt kín tốt mà không cần đường ống (MPa/psi) | ≤10 .5/1.500 | |||||||||
| Mở tối đathể tích dầu (L) | 15 | 15 | 22,8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| Đóng tối đathể tích dầu (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| Nâng trọng lượng bằng hai vòng nâng (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||
| Tiếp xúc vật liệu trung bình với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 | |||||||||
