Thông tin chi tiết sản phẩm:
|
| Tên: | Bop ngăn chặn hình khuyên | Ứng dụng: | đầu giếng |
|---|---|---|---|
| Áp suất làm việc định mức: | 3000psi | Kích cỡ: | 13 5/8" |
| Phạm vi nhiệt độ cho vật liệu niêm phong phi kim loại: | -26℃～+177℃ | Yêu cầu hiệu suất: | PR1、PR2 |
| Làm nổi bật: | Bop hình khuyên Cameron 9 inch,Bop hình khuyên Cameron,Bop hình khuyên của Wellhead |
||

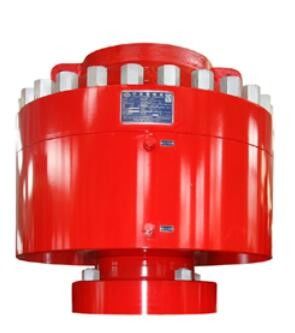

Thiết bị ngăn hình khuyên đầu giếng Bop 13 5/8"-3000psi
Bop Ngăn hình khuyên được đóng trong giếng để kiểm tra dầu, thay thế, hoàn thiện giếng và quy trình vận hành để ngăn ngừa tai nạn nổ, hai chức năng hoàn toàn khép kín và bán kín thành một, Bop hình khuyên có cấu trúc đơn giản, dễ vận hành, khả năng chống đặc tính áp suất cao được sử dụng để ngăn chặn đầu giếng bịt kín mỏ dầu an toàn.
BOP hình khuyên hoạt động như thế nào
Đóng – Khi dầu thủy lực được bơm vào cổng mở rộng, phần tử bên trong sẽ được nâng lên và ép chặt vào đường ống/ống.
Mở – Mặt khác, nếu chất lỏng thủy lực được bơm vào cổng rút lại, phần tử sẽ bị đẩy xuống dẫn đến giải phóng hình ống.
Hình khuyên so với RAM BOP
Thiết bị ngăn nổ hình khuyên thực hiện một số chức năng trong hoạt động khoan.Nó bịt kín không gian hình khuyên giữa ống, vỏ và ống khoan.Nó cũng giúp duy trì sự bịt kín khi vỏ, ống hoặc ống khoan ra khỏi lỗ khoan.Không giống như các thiết bị chống rò rỉ RAM, BOP hình khuyên có thể bịt kín nhiều đường ống có kích cỡ khác nhau.
Thông số kỹ thuật của Annular Preventer Bop
|
Mục |
Thông số kỹ thuật cho BOP hình khuyên |
|||||||||
|
Kích thước và mô hình |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
|
mm/inch Đường kính (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
Áp suất làm việc định mức (MPa/psi) |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
|
Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
31,5 4.500 |
70 10.000 |
|
Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) |
21/3.000 |
|||||||||
|
Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) |
1,218～1,522psi |
|||||||||
|
tối đa.Áp suất làm việc bịt kín tốt mà không cần đường ống (MPa/psi) |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
|
Áp suất làm việc thủy lực khuyến nghị bịt kín tốt mà không cần đường ống (MPa/psi) |
≤10 .5/1.500 |
|||||||||
|
Mở tối đathể tích dầu (L) |
15 |
15 |
22,8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
Đóng tối đathể tích dầu (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
Nâng trọng lượng bằng hai vòng nâng (t) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
Đầu ra của dầu thủy lực |
NPT 1” |
|||||||||
|
Cấp nhiệt độ của kim loại |
T-20/250(-29℃～121℃) |
|||||||||
|
Lớp nhiệt độ của phi kim loại |
BAB (-18℃~66℃~93℃) |
|||||||||
|
Tiếp xúc vật liệu trung bình với chất lỏng tốt |
Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 |
|||||||||
