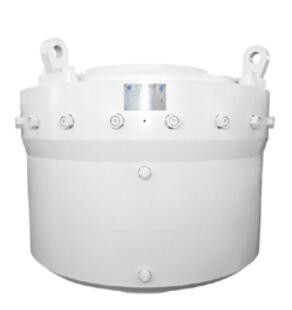

476,3 Mm 18 3/4 inch Bộ chống xả hình khuyên để khoan
Trường ngăn xếp BOP của Bộ ngăn xả khí hình khuyên đã chứng minh tính hiệu quả của nó trong việc thực hiện cách ly tốt xung quanh ống khoan, ngang qua lỗ mở và để thực hiện cắt trên dây khoan.Tại đây, bạn sẽ có thể hiểu được chức năng và thành phần của loại ram Shaffer BOP và bộ ngăn chặn hình khuyên.
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16”đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách dưới đây)
| Mục | Thông số kỹ thuật cho BOP hình khuyên | |||||||||
| Kích thước và mô hình | 7 1/16″-3000psi | 7 1/16″-5000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 20 3/4″-3000psi | 21 1/4″-5000psi |
| Đường kính lỗ khoan mm/in (mm/in.) | 179,4 7 1/16 | 179,4 7 1/16 | 228,6 9 | 228,6 9 | 279,4 11 | 279,4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 |
| Áp suất làm việc định mức (MPa/psi) | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 | 21 3.000 | 35 5.000 |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) | 42 6.000 | 70 10.000 | 42 6.000 | 70 10.000 | 42 6.000 | 70 10.000 | 42 6.000 | 70 10.000 | 31,5 4.500 | 70 10.000 |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1.218～1.522psi | |||||||||
| tối đa.áp suất làm việc bịt kín tốt mà không cần đường ống vào (MPa/psi) | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 | 10,5 1.500 | 17,5 2.500 |
| Áp suất làm việc thủy lực khuyến nghị bịt kín tốt mà không cần đường ống (MPa/psi) | ≤10 .5/1.500 | |||||||||
| Mở tối đathể tích dầu (L) | 15 | 15 | 22,8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| Đóng tối đathể tích dầu (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| Nâng trọng lượng bằng hai vòng nâng (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||
| Vật liệu trung bình tiếp xúc với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng API 16A 4quần quèPhiên bản tiêu chuẩn | |||||||||
