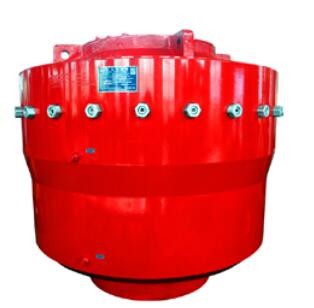

539,7 Mm 21 1/4" Shaffer Annular Bop Well Control Thiết bị
Shaffer Annular Bop là một thiết bị kiểm soát áp suất cần thiết trong quá trình khoan và vận hành, vì nó dùng để ngăn chặn sự rò rỉ dầu/khí không kiểm soát được từ các giếng.Shaffer Annular Bop có thể được sử dụng trong các hoạt động gia công và khoan được trang bị hệ thống điều khiển thủy lực.
Thông số kỹ thuật của Annular Blowout Preventer
|
Mục |
Thông số kỹ thuật cho BOP hình khuyên |
|||||||||
|
Kích thước và mô hình |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
|
mm/inch Đường kính (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
Áp suất làm việc định mức (MPa/psi) |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
|
Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
31,5 4.500 |
70 10.000 |
|
Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) |
21/3.000 |
|||||||||
|
Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) |
1.218～1.522psi |
|||||||||
|
tối đa.áp suất làm việc bịt kín tốt mà không cần đường ống (MPa/psi) |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
|
Áp suất làm việc thủy lực khuyến nghị bịt kín tốt mà không cần đường ống (MPa/psi) |
≤10 .5/1.500 |
|||||||||
|
Mở tối đathể tích dầu (L) |
15 |
15 |
22,8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
Đóng tối đathể tích dầu (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
Nâng trọng lượng bằng hai vòng nâng (t) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
Đầu ra của dầu thủy lực |
NPT 1” |
|||||||||
|
Cấp nhiệt độ của kim loại |
T-20/250(-29℃～121℃) |
|||||||||
|
Lớp nhiệt độ của phi kim loại |
BAB (-18℃~66℃~93℃) |
|||||||||
|
Tiếp xúc vật liệu trung bình với chất lỏng tốt |
Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 |
|||||||||
