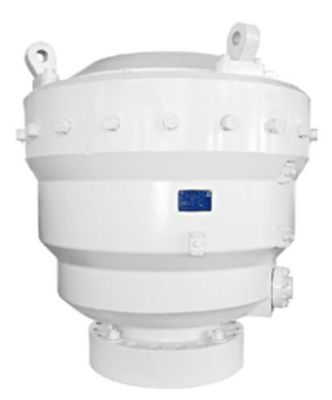

476,3mm 18 3/4 "Bop Hydril hình khuyên cho dầu khí
Annular Preventer Bop Hydril được điều khiển bởi hệ thống điều khiển thủy lực.Khi nó tắt, dầu áp suất cao chảy vào khoang kín bên dưới pít-tông thông qua cổng dầu ở vỏ trung tâm, để đẩy pít-tông lên trên và bề mặt hình nón của pít-tông ép lõi cao su.Do hạn chế của nắp đầu, lõi cao su không thể đi lên trên mà bị đẩy về phía tâm đầu giếng cho đến khi bao kín dụng cụ khoan hoặc bao kín toàn bộ đầu giếng để đóng giếng.
Thông số kỹ thuật của Annular Preventer Bop Hydril
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16” đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách bên dưới)
Mục | Thông số kỹ thuật cho BOP hình khuyên | |||||||||
Kích thước và mô hình |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
Đường kính (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
Áp suất làm việc định mức (MPa/psi) |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
31,5 4.500 |
70 10.000 |
Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||
Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1.218~1.522psi | |||||||||
tối đa.áp suất làm việc bịt kín tốt mà không cần đường ống (MPa/psi) |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
Áp suất làm việc thủy lực khuyến nghị bịt kín tốt mà không cần đường ống (MPa/psi) | ≤10 .5/1.500 | |||||||||
Mở tối đathể tích dầu (L) | 15 | 15 | 22,8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
Đóng tối đathể tích dầu (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
Nâng trọng lượng bằng hai vòng nâng (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
Đầu ra của dầu thủy lực | NPT 1” | |||||||||
Cấp nhiệt độ của kim loại | T-20/250(-29℃~121℃) | |||||||||
Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||
Tiếp xúc vật liệu trung bình với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 |
