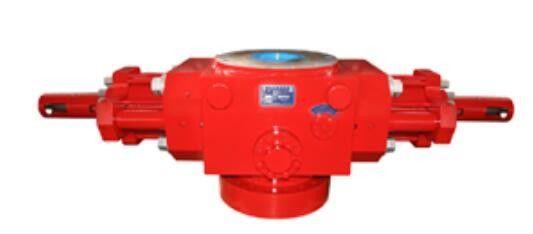

11INCH 15000psi Bộ chống xả Bop Loại Cameron / Shaffer
Bop Blowout Preventer Giới thiệu
1. Thân và cửa hông được làm bằng thép hợp kim;
2. Sử dụng cụm vòng đệm để cải thiện độ kín của cửa bên;
3. Bộ chống nổ Bop Sử dụng loại ram nổi.Cao su ram phía trước được tách ra khỏi cao su ram trên, làm cho nó đáng tin cậy hơn trong việc làm kín và dễ thay đổi hơn;
4. Sử dụng cách chôn dầu bên trong cơ thể.Bản lề tải được tách ra khỏi bản lề thủy lực;
5. Kết cấu bản lề nhỏ gọn giúp dễ dàng lắp ráp và tháo rời;
6. Bop Blowout Preventer Sử dụng buồng thân hình vòng cung với bốn góc tròn làm phần chuyển tiếp để giảm giá trị đỉnh ứng suất mỗi khi chịu áp lực;
7. Khoang ram có thể lắp cụm ram cùng loại BOP sản xuất ở nước ngoài;
8. Rãnh mặt bích được lót bằng thép không gỉ.
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16” đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách bên dưới)
| Mục | Thông số kỹ thuật cho Ram BOP | |||||||||||||
| Kích thước và mô hình |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
7 1/16″ -100000psi |
9″- 3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
11″ -10000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
13 5/8″ -10000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
26 3/4” -3000psi |
| Đường kính (mm/in.) | 179,4 | 179,4 | 179,4 | 228,6 | 228,6 | 279,4 | 279,4 | 279,4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| Áp suất làm việc định mức (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 3.000 | |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) | 31,5 | 52,5 | 105 | 31,5 | 52,5 | 31,5 | 52,5 | 105 | 31,5 | 52,5 | 105 | 31,5 | 70 | 31,5 |
| 4.500 | 7.500 | 15.000 | 4.500 | 7.500 | 4.500 | 7.500 | 15.000 | 4.500 | 7.500 | 15.000 | 4.500 | 10.000 | 4.500 | |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1218~1522psi | |||||||||||||
| Khối lượng mở một bộ ram | 36L | |||||||||||||
| Khối lượng để đóng một bộ ram | 40 lít | |||||||||||||
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||||||
| Vật liệu trung bình tiếp xúc với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 | |||||||||||||
