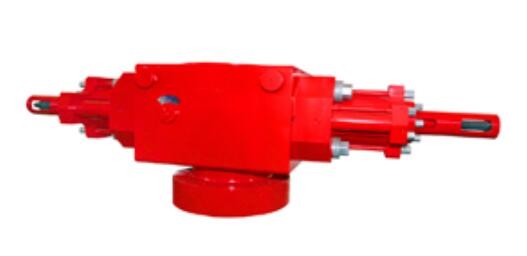

13 5/8 inch 5000psi Ram Bop đơn cho khoan mỏ dầu
Ram Bốp ĐơnTính năng
1. Thân và cửa hông làm bằng thép hợp kim;
2. Sử dụng lắp ráp vòng đệm để cải thiện việc niêm phong cửa bên;
3. Sử dụng loại ram nổi.Cao su ram phía trước được tách ra khỏi cao su ram trên, làm cho nó đáng tin cậy hơn trong việc làm kín và dễ thay đổi hơn;
4. Sử dụng cách chôn dầu bên trong cơ thể.Bản lề tải được tách ra khỏi bản lề thủy lực;
(Chúng tôi có thể cung cấp BOP: kích thước lỗ khoan từ 7 1/16”đến 30”, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách dưới đây)
| Mục | Thông số kỹ thuật cho Ram BOP | |||||||||||||
| Kích thước và mô hình | 7 1/16″-3000psi | 7 1/16″-5000psi | 7 1/16″-100000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 11″-10000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 13 5/8″-10000psi | 20 3/4″-3000psi | 21 1/4″-5000psi | 26 3/4”-3000psi |
| Đường kính lỗ khoan mm/in (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
279,4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
679.4 26 3/4 |
| Áp suất làm việc định mức (MPa/psi) |
21 3.000 |
35 5.000 |
70 10.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
70 10.000 |
21 3.000 |
35 5.000 |
70 10.000 |
21 3.000 |
35 5.000 |
21 3.000 |
| Áp suất kiểm tra áp suất thủy tĩnh (MPa/psi) |
31,5 4.500 |
52,5 7.500 |
105 15.000 |
31,5 4.500 |
52,5 7.500 |
31,5 4.500 |
52,5 7.500 |
105 15.000 |
31,5 4.500 |
52,5 7.500 |
105 15.000 |
31,5 4.500 |
70 10.000 |
31,5 4.500 |
| Áp suất làm việc định mức được điều khiển bằng thủy lực (MPa/psi) | 21/3.000 | |||||||||||||
| Đường ống bịt kín áp suất làm việc thủy lực khuyến nghị (MPa/psi) | 1218~1522psi | |||||||||||||
| Khối lượng mở một bộ ram | 36L | |||||||||||||
| Khối lượng để đóng một bộ ram | 40 lít | |||||||||||||
| Đầu ra của dầu thủy lực | NPT 1” | |||||||||||||
| Cấp nhiệt độ của kim loại | T-20/250(-29℃～121℃) | |||||||||||||
| Lớp nhiệt độ của phi kim loại | BAB (-18℃~66℃~93℃) | |||||||||||||
| Vật liệu trung bình tiếp xúc với chất lỏng tốt | Theo NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 | |||||||||||||
