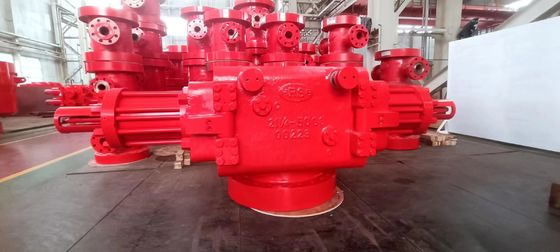

Thông số kỹ thuật của ram kiểu BOP
Mục |
BOP loại ram đơn |
BOP loại ram kép |
|||
| Mã sản phẩm (P/N) | RS11963 | RS11863 | |||
Người mẫu |
FZ28-35 | 2FZ28-35 | |||
Loại nối trên |
nghiên cứu |
mặt bích |
nghiên cứu |
nghiên cứu |
mặt bích |
Loại nối dưới |
mặt bích |
mặt bích |
nghiên cứu |
mặt bích |
mặt bích |
Cân nặng |
2619Kg (5788lb) |
2856Kg (6312lb) |
4766Kg (10533lb) |
5003Kg (11057lb) |
5240Kg (11580lb) |
| Hmm Chiều cao H mm |
670 | 900 | 830 | 1.065 | 1.305 |
đường kính bình thường |
279,4mm (11″) | ||||
Kiểm tra áp suất thủy tĩnh |
52,5MPa (5.000psi) | ||||
Áp suất làm việc định mức |
35MPa (5.000psi) | ||||
Áp suất làm việc định mức vận hành thí điểm |
21MPa(3.000psi) | ||||
Áp suất vận hành do phi công đề xuất |
8,4～10 .5MPa(1.200～1.500psi) | ||||
Lượng dầu cần thiết khi khởi động một cặp ram |
22L | ||||
Khối lượng dầu cần thiết bằng cách đóng một cặp ram |
24 L | ||||
| Chủ đề giao diện của đường ống điều khiển thủy lực | NPT 1″ | ||||
Đặc điểm kỹ thuật của ổ cắm bên |
3 1/8″-5,000psi hoặc tùy theo hợp đồng |
||||
cấp nhiệt độ |
T20(-29～121℃) | ||||
| Tỷ lệ ngừng hoạt động | 1:11.1 | ||||
|
|
|||||
Bảng 5 Thông số kỹ thuật của ram có sẵn
| Được làm kín hoàn toàn 2 1/16″, 2 3/8″,2 7/8″,3 1/2″,4″,4 1/2″,5″,5 1/2″,5 3/4″ ,6″, 6 5/8″, 7″,2 3/8″lệch tâm, 2 7/8″lệch tâm, 3 1/2″lệch tâm,3 1/2″lỗ đôi,2 3/8″～3 đường kính thay đổi 1/2″, đường kính thay đổi 2 7/8″～5″, đường kính thay đổi 5″～5 1/2″, ram cắt |
