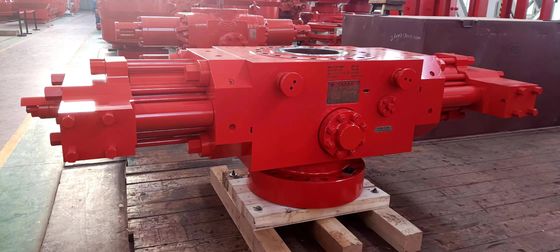

Ram đơn BOP
tkỹ thuậtSđặc điểm kỹ thuậtcủa Double rlà BOP với Booster
| Mục |
ram bop đơn (có tăng áp) |
BOP ram đôi (một buồng có tăng áp) |
||
| Người mẫu | 13 5/8”-5000psi | 13 5/8”-5000psi | ||
| Loại kết nối trên | nghiên cứu | mặt bích | nghiên cứu | mặt bích |
| Loại kết nối thấp hơn | mặt bích | mặt bích | mặt bích | mặt bích |
| trọng lượng Kg | 5680 | 5888 | 10371 | 10651 |
| Chiều cao H mm | 750 | 960 | 1285 | 1495 |
| Trọng lực G mm | 490 | 515 | 805 | 830 |
| Mức độ yêu cầu hiệu suất | PR2 | |||
| Chán | 346,1 mm (13 5/8″) | |||
| Áp suất thử áp suất thủy tĩnh | 51,8MPa (7.500psi) | |||
| Áp suất làm việc định mức | 34,5MPa (5.000psi) | |||
| Hệ thống điều khiển thủy lực cường độ áp suất | 31,1MPa(4.500psi) | |||
| Hệ thống điều khiển thủy lực định mức áp suất làm việc | 20,7MPa(3.000psi) | |||
| Áp suất vận hành hệ thống điều khiển thủy lực đề xuất | 8,4～10 .5MPa(1,222～1,518psi) | |||
| đường kính xi lanh | 342,9mm(13 1/2″) | |||
| đường kính tăng cường | 250mm(9 7/8″) | |||
| Lượng dầu cần thiết khi mở một cặp ram | 41L | |||
| Lượng dầu yêu cầu bằng cách đóng một cặp ram | 43L | |||
| Lượng dầu yêu cầu bằng cách đóng một cặp ram (tăng áp) | 63L | |||
| Chủ đề giao diện của đường ống điều khiển thủy lực | NPT 1 | |||
| Đặc điểm kỹ thuật của ổ cắm bên | 3 1/8″-5.000psi | |||
| Nhiệt độ đánh giá | T-20/250(-29～121℃)(Hoặc theo hợp đồng) | |||
| Lớp nhiệt độ của vật liệu kim loại | T20/250(-29~121℃)(Hoặc theo hợp đồng) | |||
| Lớp nhiệt độ của vật liệu kim loại | BAB(áp suất cực thấp -18℃, nhiệt độ cao liên tục 66℃, nhiệt độ cực cao 93℃) (Hoặc Đối tượng của hợp đồng) | |||
| Tỷ lệ đóng cửa | 10,83:1 | |||
| Tỷ lệ đóng (với booster) | 17,4:1 | |||
| Kích thước Ram để lắp |
CSO, 2 3/8″, 2 7/8″, 3 1/2″, 4 1/2″, 5″, 5 1/2″, 7″, 9 5/8″, 9 7/8″, 4″,10 3/4″, 7 5/8″, 6 5/8″, 7 1/2″, 2 7/8″～5″, 3 1/2″～5 1/2″, 41/ 2″～7″, 2 3/8″～3 1/2″, 3 1/2″～5 7/8″, 3 lỗ kép 1/2″, 2 lỗ kép 7/8″, 2 7/8 ″X3 1/2″lỗ kép, ram cắt thông thường, ram cắt chịu lưu huỳnh Lưu ý: Nó có thể cài đặt cùng loại Cameron Ram (ngoại trừ ram cắt) |
|||
|
Lưu ý: Việc thiết kế và sản xuất BOP tuân theo thông số kỹ thuật API Spec 16A. Các bộ phận tiếp xúc với chất lỏng trong giếng trong BOP phải có khả năng chống lại sự ăn mòn do ứng suất hydro sunfua và tất cả các bộ phận kim loại tiếp xúc với chất lỏng trong giếng đáp ứng các yêu cầu của NACE MR-01-75/ISO15156. (ngoại trừ thanh trượt cắt)
|
||||
