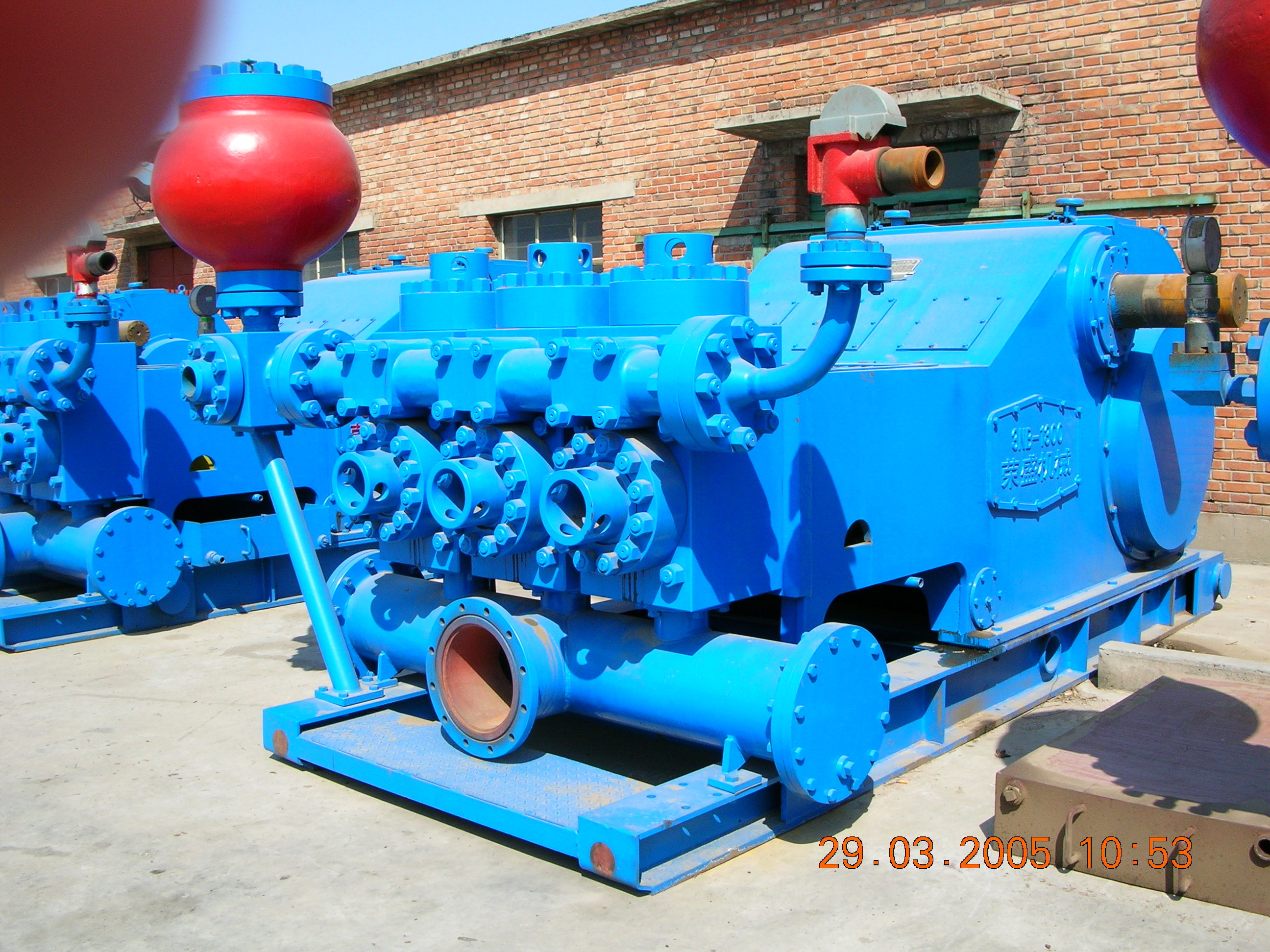

Máy bơm bùn khoan F800, mã lực 800HP,
Tham số |
Mô hình máy bơm |
|
| RS-F1000 | RS-F800 | |
| Công suất đầu vào định mức | 735kW(1000HP) | 590kW(800HP) |
|
Tần số định mức của Đột quỵ |
140 nét/phút (140SPM) |
150 nét/phút (150SPM) |
| Đột quỵ | 254mm(10″) | 229mm(9″) |
| Tỉ số truyền | 4.207:1 | 4.185:1 |
| tối đa.Áp lực vận hành | 34,5MPa | 34,5MPa |
| buồng van | API số 6 | API #6 |
| tối đa.Đường kính lót xi lanh | 170mm | 170mm |
| tối đa.Áp suất bơm lót xi lanh | 16,4MPa(2410psi) | 13,6MPa(1954psi) |
| lỗ ống hút | 305mm(12″) | Mặt bích 254mm (10″) |
| Lỗ ống xả | Mặt bích 5 1/8″5000psi | Mặt bích 5 1/8″5000psi |
| Đường kính trục bánh răng | 196,9mm(7 3/4″) | 177,8mm(7″) |
| Chìa khóa | 50,8ⅹ50,8mm(2″ⅹ2″) | 44,4x44,45mm(1 3/4x1 3/4″) |
| Kích thước tổng thể (Khung chính) | 4267X2350X1862mm | 3963X2000X1694mm |
| Trọng lượng (Khung chính) | 18642kg | 14000kg |
| Biểu mẫu quan hệ áp suất và độ dịch chuyển của bơm khoan RS-F800 | ||||||||||
| Đường kính lót xi lanh | mm | 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |
| áp suất xả | MPa | 13.6 | 15.4 | 17,5 | 20.1 | 23.3 | 27.3 | 32,5 | 34,5 | |
| tâm thần | 1971 | 2232 | 2536 | 2913 | 3377 | 3957 | 4710 | 5000 | ||
| Tần suất Đột quỵ | Nguồn điện đầu vào | Độ dịch chuyển L/s | ||||||||
| Hành trình/Tối thiểu | KW | HP |
||||||||
| 160 | 636 | 853 | 41.51 | 36,77 | 32.32 | 28.15 | 24,27 | 20,68 | 17,38 | 14.36 |
| *150 | *588 | 800 | 38,92 | 34,47 | 30.30 | 26,39 | 22,76 | 19.39 | 16.29 | 13,47 |
| 140 | 549 | 747 | 36.32 | 32.17 | 28,28 | 24,63 | 21.24 | 18.10 | 15.21 | 12.57 |
| 130 | 510 | 693 | 33,73 | 29,88 | 26.26 | 22,87 | 19,72 | 16,81 | 14.12 | 11.67 |
| 120 | 470 | 640 | 31.13 | 27,58 | 24.24 | 21.11 | 18.21 | 15.51 | 13.03 | 10,77 |
| 110 | 431 | 587 | 28,54 | 25,28 | 22.22 | 19h35 | 16,69 | 14.22 | 11,95 | 9,87 |
| 1 | 3,92 | 5.33 | 0,259 | 0,230 | 0,202 | 0,176 | 0,151 | 0,129 | 0,108 | 0,090 |
|
Lấy hiệu suất cơ học η=90%, hệ số thu nhận α=100% và hiệu suất thể tích 100%; Công suất đầu vào ở số hành trình khuyến nghị và hoạt động liên tục |
||||||||||
Vẽ:
