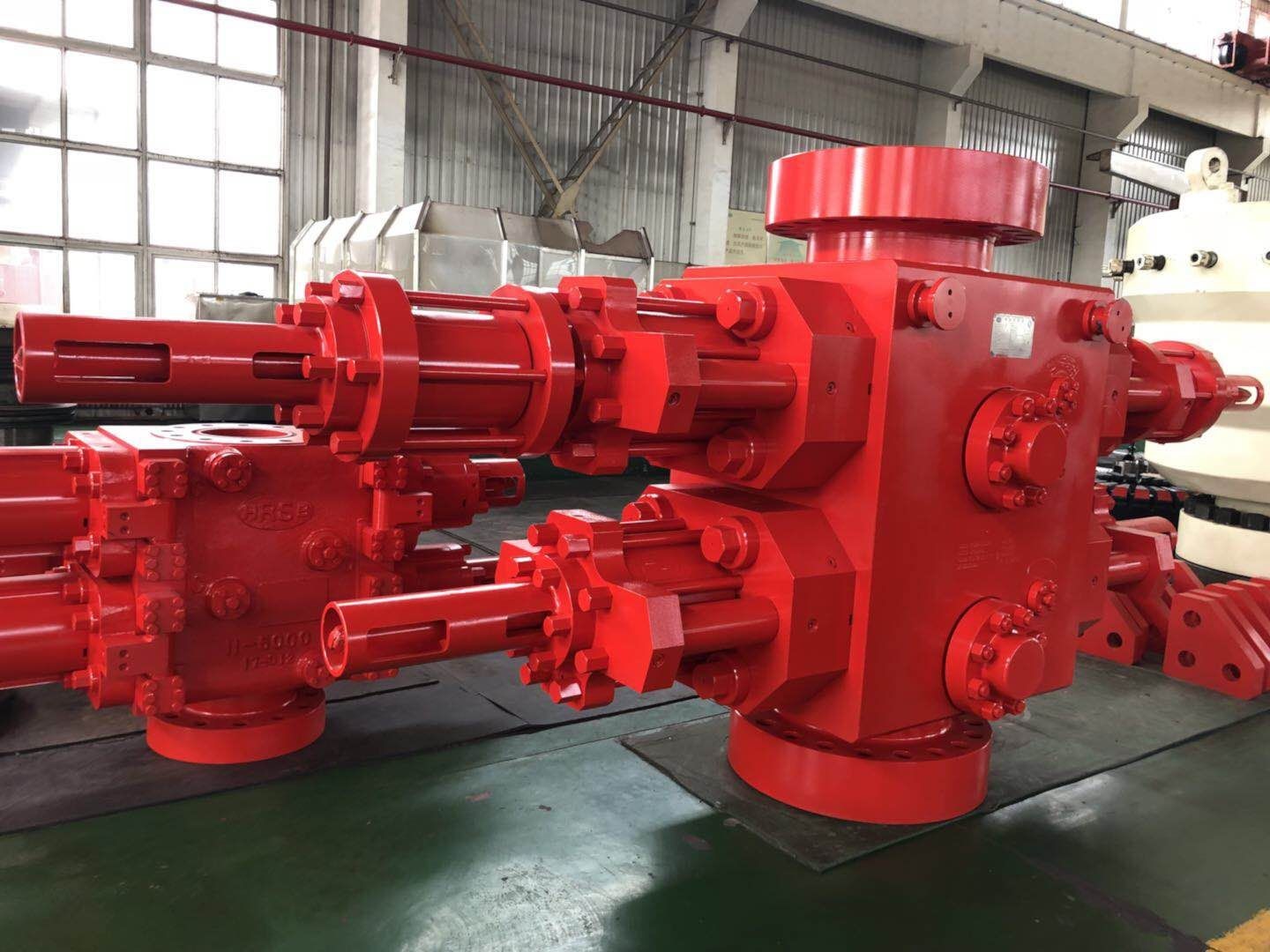

13 5/8"-10000psi bộ chống xả ram đôi, mặt bích trên và dưới (theo yêu cầu của khách hàng), Khoang trên cùng với bộ tăng tốc song song có thể cắt ống khoan cấp 5 1/2" S135, nó đáp ứng NACE 0175, H2S Trim , Đáp ứng API 16A Phiên bản mới nhất, API được viết chữ lồng.
Thông số kỹ thuật của Ram BOP (không có bộ tăng cường song song)
| Mục | Bộ chống xả Ram đơn |
Đôi ram xả ngăn chặn |
||
| Sự chỉ rõ | 13 5/8” - 10.000psi SR BOP | 13 5/8”- 10.000psi DR BOP | ||
| Kết nối hàng đầu | nghiên cứu | mặt bích | nghiên cứu | mặt bích |
| kết nối dưới cùng | mặt bích | mặt bích | mặt bích | mặt bích |
| Chiều cao H mm | 850 | 1130 | 1415 | 1695 |
| Cân nặng |
5767 ㎏ (12.816 lb) |
6322 ㎏ (14.049 lb) | 10955 ㎏ (24,344 lb) | 11510 ㎏ (25,578 lb) |
| Kích thước lỗ khoan | 346. 1 mm (13 5/8″) | |||
| Áp suất thử thủy tĩnh | 105MPa (15.000psi) | |||
| Áp suất làm việc định mức | 70 MPa (10.000psi) | |||
| Hệ thống điều khiển thủy lực Độ bền Kiểm tra áp suất | 31,5 MPa(4.500psi) | |||
| Hệ thống điều khiển thủy lực Áp suất làm việc định mức | 21 MPa(3.000psi) | |||
| Áp suất vận hành điều khiển thủy lực đề xuất | 8,4～10 .5MPa(1.200～1.500psi) | |||
| đường kính xi lanh | 342,9mm(13 1/2″) | |||
| Thể tích khoang mở cho một bộ Ram | 41L | |||
| Thể tích buồng đóng cho một bộ Ram | 43L | |||
| Chủ đề của cảng thủy lực | NPT 1 | |||
|
Đặc điểm kỹ thuật của Side Chỗ thoát |
4 1/16″- 10.000psi hoặc theo hợp đồng cụ thể | |||
| Lớp nhiệt độ | T20(-29～121℃) hoặc theo hợp đồng cụ thể | |||
| Tỷ lệ đóng cửa | 10,83:1 | |||
| kích thước ram |
Ram mù;2 3/8″ ,2 7/8″ ,3 1/2″ ,4 1/2″ ,5″ ,5 1/2″ ,7″ ,9 5/8″ ,9 7/8 ″, ram cắt dịch vụ thông thường và H2S, 4 ″, 10 3/4″, 7 5/8″, 6 5/8″, 7 1/2″,2 7/8″～5″,3 1 /2″～5 1/2″,4 1/2″～7″, 2 3/8″ ～3 1/2″,3 1/2″～5 7/8″, 3 lỗ kép 1/2″, 2 lỗ kép 7/8″, 3 1/2″X2 Lỗ kép 7/8”. Ghi chú:Các cùng một đặc điểmion của Cameron Rams có thể được cài đặtTRONG các BOP.(Ngoại trừ xén đập) |
|||
|
Mô tả khác: Các thiết kế Và các nhà sản xuấtnhẫn của các nổ tung người ngăn chặn là TRONG Tùy theo với cácAPI Thông số kỹ thuật 16MỘT định mức. Khả năng chống ăn mòn nhấn mạnh củahydro disulfua của nội bộ các bộ phận sau đó nổ tung người ngăn chặn TRONG tiếphành động với các Tốt chất lỏng phù hợp ĐẾN các yêu cầu chỉ định TRONGNACE ÔNG-01-75. |
||||
