Thông tin chi tiết sản phẩm:
|
| Áp lực công việc: | 10000psi | Sự liên quan: | Mặt bích trên và dưới |
|---|---|---|---|
| Công suất cắt: | Với mũ cắt có thể cắt ống khoan 5" G105 | Vật liệu: | ZG25CrNiMo Đúc |
| Nhiệt độ kim loại: | T-20/250 | Nhiệt độ phi kim loại: | BAB (-18℃-121℃） |
| H2S: | H2S trim, đáp ứng tiêu chuẩn NACE 0175 | API: | API 16A Chữ lồng |
| Làm nổi bật: | Shaffer Type Double Ram Bop blowout,Khoan ống Double Ram Bop,Sear Bonnets Double Ram Bop |
||

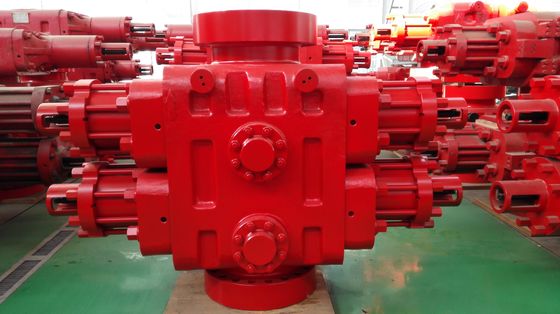

13 5/8"-10000psi BOP ram kép cắt kiểu Shaffer, với mũ cắt có thể cắt ống khoan cấp 5" G105, mặt bích trên và dưới, có thể cắt ống khoan cấp 5" G105.
Thông số kỹ thuật của ram BOP
| Mục | Ram đơn BOP với bộ tăng áp | Double Ram BOP với bộ tăng áp | ||
| Kích cỡ | FZ35-70 | 2FZ35-70 | ||
| Loại kết nối hàng đầu | nghiên cứu | mặt bích | nghiên cứu | mặt bích |
| Loại kết nối dưới cùng | mặt bích | mặt bích | mặt bích | mặt bích |
| Trọng lượng (Kg) |
6898 (14.320 lb) |
7433
|
12122 (26.555 lb) |
12657 (27.800 lb) |
| Chiều cao (mm) | 960 | 1250 | 1491 | 1775 |
| Chán | 346,1mm (13 5/8″) | |||
| Áp lực kiểm tra áp suất thủy tĩnh | 105MPa (15.000psi) | |||
| Áp suất làm việc định mức | 70MPa (10.000psi) | |||
| Hệ thống điều khiển thủy lực cường độ áp suất làm việc | 31,5MPa(4.500psi) | |||
| Hệ thống điều khiển thủy lực định mức áp suất làm việc | 21MPa(3.000psi) | |||
| Áp suất vận hành được kiểm soát thủy lực khuyến nghị | 8,4～10,5MPa(1.200～1.500psi) | |||
| xi lanh thủy lực khoan | 342,9mm(13 1/2″) | |||
| lỗ khoan tăng cường | 250mm(9 7/8″) | |||
| Mở một bộ khối lượng dầu ram | 29,5 L | |||
| Đóng một bộ dung tích dầu ram | 33,5 L | |||
| Đóng 01 bộ dầu ram (Bao gồm cả tăng đơ) | 54L | |||
| Khớp nối của ống | NPT 1 | |||
| Kích thước của ổ cắm | 4 1/16″-10.000psi theo hợp đồng | |||
| cấp nhiệt độ | T20(-29～121℃) theo hợp đồng | |||
| Tỷ lệ đóng λ | 1:7.4 | |||
| Tỷ lệ đóng λ (với Booster) | 1:11.4 | |||
|
Ghi chú: Thiết kế và sản xuất BOP đều đáp ứng API Spec 16A. BOP được cung cấp có thể được sử dụng cho H2Dịch vụ S và cũng đáp ứng NACE MR-01-75. |
||||
danh sách 5Kích thước Ram để lắp
| Kích thước Ram để lắp | Ram ống tối đa là 10 3/4″,5″～5 1/2″VBR ,2 7/8″～5″VBR,3 1/2″～5 ″VBR,5″～7″VBR,3 1 /2″lỗ đôi, 2 lỗ đôi 7/8″,2 lỗ đôi 3/8″, ram cắt |
