Thông tin chi tiết sản phẩm:
|
| Áp lực công việc: | 10000psi | Sự liên quan: | Mặt bích trên và dưới |
|---|---|---|---|
| Vật liệu: | ZG25CrNiMo Đúc | Nhiệt độ kim loại: | T-20/250 |
| Nhiệt độ phi kim loại: | BAB (-18℃-121℃） | rãnh vòng: | Được khảm bằng SS 304 trong tất cả các rãnh vòng |
| H2S: | H2S trim, đáp ứng tiêu chuẩn NACE 0175 | API: | API 16A Chữ lồng |
| Làm nổi bật: | 10000psi BOP Ram đơn,Bộ chống xả Ram đơn,Bộ chống xả Ram đơn loại Shaffer |
||

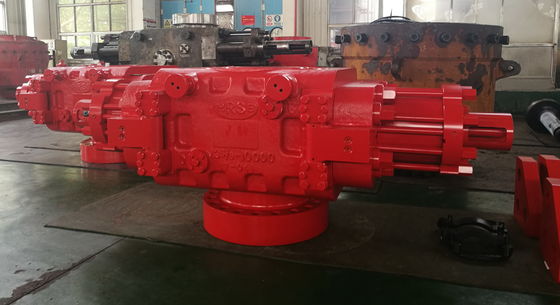

13 5/8"-10000 PSI Bộ chống xả ram đơn, gờ trên và mặt bích dưới, với nắp ca-pô tiêu chuẩn, khóa thủ công, tất cả các rãnh vòng được hàn bằng thép không gỉ 304, viền H2S, đáp ứng NACE 0175, Cấp nhiệt độ kim loại là T-20/ 250, loại nhiệt độ phi kim loại là BAB (-18℃-121℃), đáp ứng API 16A 4TH Edition, API Monogrammed. Hoàn thành với COC, Báo cáo thử nghiệm, báo cáo vật liệu, báo cáo xử lý nhiệt, v.v.
Thông số kỹ thuật của ram BOP
| Mục | Ram đơn BOP với bộ tăng áp | Double Ram BOP với bộ tăng cường | ||
| Kích cỡ | FZ35-70 | 2FZ35-70 | ||
| Loại kết nối hàng đầu | nghiên cứu | mặt bích | nghiên cứu | mặt bích |
| Loại kết nối dưới cùng | mặt bích | mặt bích | mặt bích | mặt bích |
| Trọng lượng (Kg) |
6898 (14.320 lb) |
7433
|
12122 (26.555 lb) |
12657 (27.800 lb) |
| Chiều cao (mm) | 960 | 1250 | 1491 | 1775 |
| Chán | 346,1mm (13 5/8″) | |||
| Áp lực kiểm tra áp suất thủy tĩnh | 105MPa (15.000psi) | |||
| Áp suất làm việc định mức | 70MPa (10.000psi) | |||
| Hệ thống điều khiển thủy lực cường độ áp suất làm việc | 31,5MPa(4.500psi) | |||
| Hệ thống điều khiển thủy lực định mức áp suất làm việc | 21MPa(3.000psi) | |||
| Áp suất vận hành được kiểm soát thủy lực khuyến nghị | 8,4～10,5MPa(1.200～1.500psi) | |||
| xi lanh thủy lực khoan | 342,9mm(13 1/2″) | |||
| lỗ khoan tăng cường | 250mm(9 7/8″) | |||
| Mở một bộ khối lượng dầu ram | 29,5 L | |||
| Đóng một bộ dung tích dầu ram | 33,5 L | |||
| Đóng 01 bộ dầu ram (Bao gồm cả tăng đơ) | 54L | |||
| Khớp nối của ống | NPT 1 | |||
| Kích thước của ổ cắm | 4 1/16″-10.000psi theo hợp đồng | |||
| cấp nhiệt độ | T20(-29～121℃) theo hợp đồng | |||
| Tỷ lệ đóng λ | 1:7.4 | |||
| Tỷ lệ đóng λ (với Booster) | 1:11.4 | |||
|
Ghi chú: Thiết kế và sản xuất BOP đều đáp ứng API Spec 16A. BOP được cung cấp có thể được sử dụng cho H2Dịch vụ S và cũng đáp ứng NACE MR-01-75. |
||||
danh sách 5Kích thước Ram để lắp
| Kích thước Ram để lắp | Ram ống tối đa là 10 3/4″,5″～5 1/2″VBR ,2 7/8″～5″VBR,3 1/2″～5 ″VBR,5″～7″VBR,3 1 /2″lỗ đôi, 2 lỗ đôi 7/8″,2 lỗ đôi 3/8″, ram cắt |
