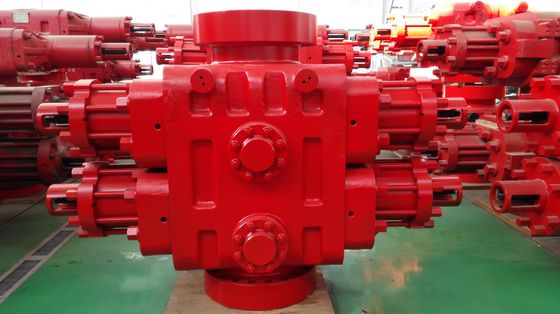

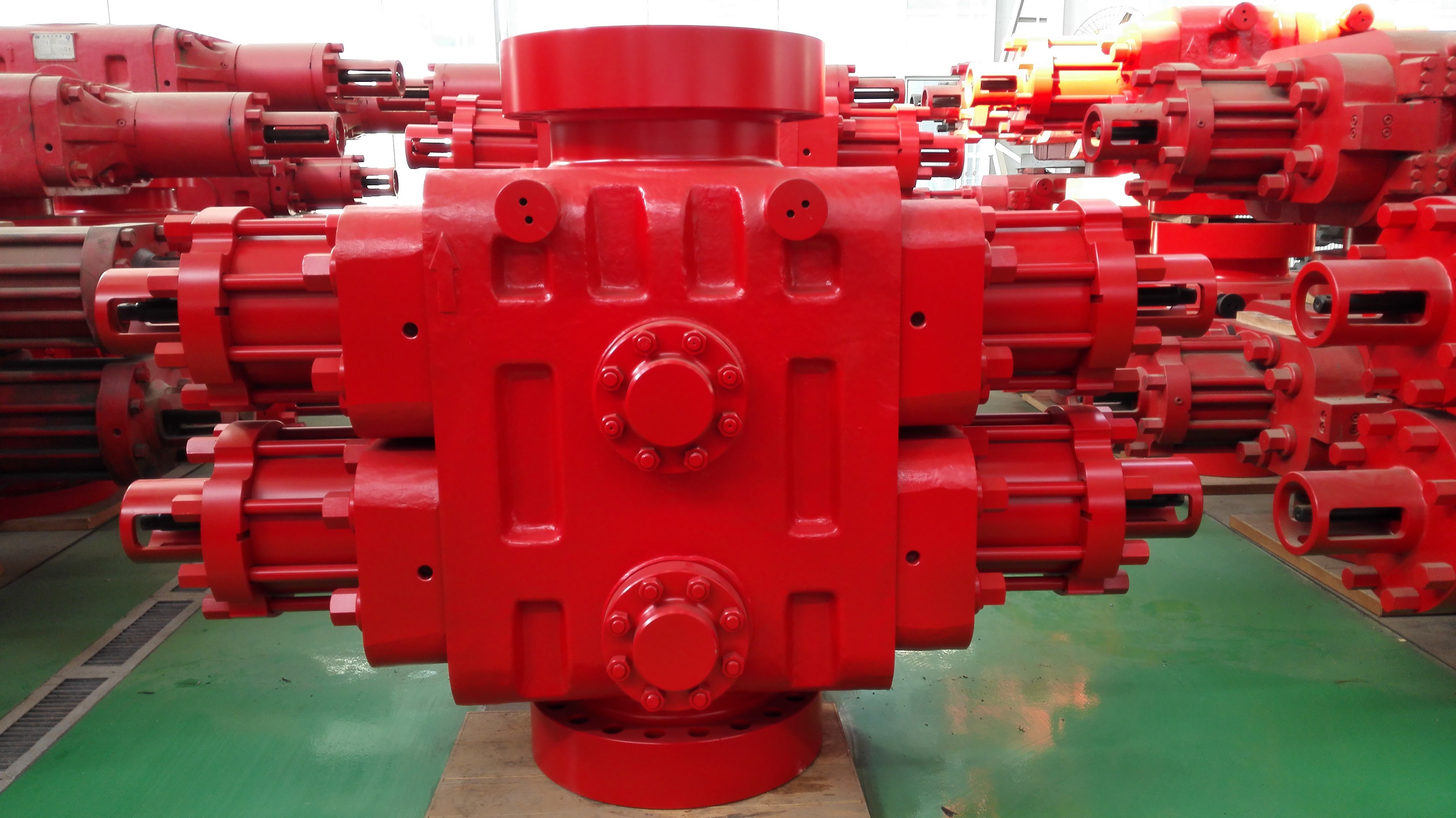

7 1/16 Inch Dual Ram Blow Out Preventer Bop Trong khoan dầu
Một thiết bị ngăn chặn nổ (BOP) là một thiết bị an toàn quan trọng được sử dụng trong khoan dầu. Nó được lắp đặt tại đầu vỏ đầu giếng và chịu trách nhiệm kiểm soát các vụ nổ dầu, khí và nước áp suất cao.Khi áp suất của dầu và khí cực kỳ cao, ngăn chặn nổ (BOP) có thể đóng đầu giếng. BOP chứa bốn van, có thể được kích hoạt bằng cách tiêm bùn vào lỗ khoan. Điều này làm tăng áp suất của cột chất lỏng khoan,ức chế dầu và khí áp suất cao mà nếu không sẽ thoát ra khỏi ống khoan và duy trì áp suất bùn nặng ổn định.
Dual Ram Blow Out Preventer BopParameter
| Mô hình |
Các cô gái sẽ mở (1 bộ) |
Các cô gái phải đóng cửa. (1 bộ) |
Tỷ lệ đóng cửa | Kích thước lắp ráp (in) | Trọng lượng ước tính ((lb) | ||||||
| Chiều dài (L) | Chiều rộng (W) | Chiều cao (H) | |||||||||
| Flg×Flg | STD × STD | Flg × Std | Flg×Flg | STD × STD | Flg × Std | ||||||
| 4 1/16 "-20,000psi ((Single RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16 "-20,000psi ((Double RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16 "-20,000psi ((Single RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16 "-20,000psi ((Double RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11′′-20,000psi ((Single RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11′′-20,000psi ((Double RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4′′-20,000psi ((Double RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
Dual Ram Blow Out Preventer BopTính năng
1) Hình dạng Nói chung, cơ thể BOP giống như một hình vuông, ở giữa có lỗ thẳng đứng mà qua đó các đường ống
có thể đi qua và các khoang ram trong đó ram di chuyển theo hướng ngang.
2) Loại kết nối Ba loại kết nối là kết nối đệm, vít, kẹp trên và dưới.của sườn, bu lông, kẹp và rãnh vòng đều phù hợp với tiêu chuẩn API.
