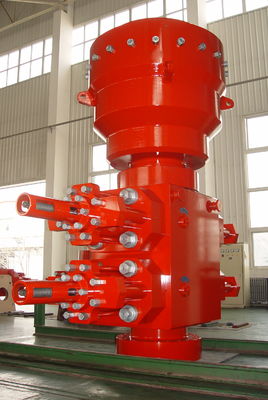

Kiểm tra dầu Shaffer kiểu Double Ram Bop tiêu chuẩn API
Thiết bị ngăn chặn nổ (BOP) được lắp đặt trong giếng để kiểm tra dầu, làm việc, hoàn thành giếng và các quy trình hoạt động để ngăn ngừa tai nạn nổ.Nó kết hợp các chức năng của hoàn toàn đóng và bán đóngVới khả năng chịu được các tình huống áp suất cao, BOP này được thực hiện để đảm bảo an toàn trong việc niêm phong đầu giếng mỏ dầu.
Các thông số kỹ thuật Ram Bop kép
| Mô hình |
Các cô gái sẽ mở (1 bộ) |
Các cô gái phải đóng cửa. (1 bộ) |
Tỷ lệ đóng cửa | Kích thước lắp ráp (in) | Trọng lượng ước tính ((lb) | ||||||
| Chiều dài (L) | Chiều rộng (W) | Chiều cao (H) | |||||||||
| Flg×Flg | STD × STD | Flg × Std | Flg×Flg | STD × STD | Flg × Std | ||||||
| 4 1/16 "-20,000psi ((Single RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16 "-20,000psi ((Double RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16 "-20,000psi ((Single RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16 "-20,000psi ((Double RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11′′-20,000psi ((Single RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11′′-20,000psi ((Double RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4′′-20,000psi ((Double RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
Đặc điểm củaDouble Ram Bop
1) Hình dạng Nói chung, cơ thể BOP giống như một hình vuông, ở giữa có lỗ thẳng đứng mà qua đó các đường ống
có thể đi qua và các khoang ram trong đó ram di chuyển theo hướng ngang.
2) Loại kết nối Ba loại kết nối là kết nối đệm, vít, kẹp trên và dưới.của sườn, bu lông, kẹp và rãnh vòng đều phù hợp với tiêu chuẩn API.
