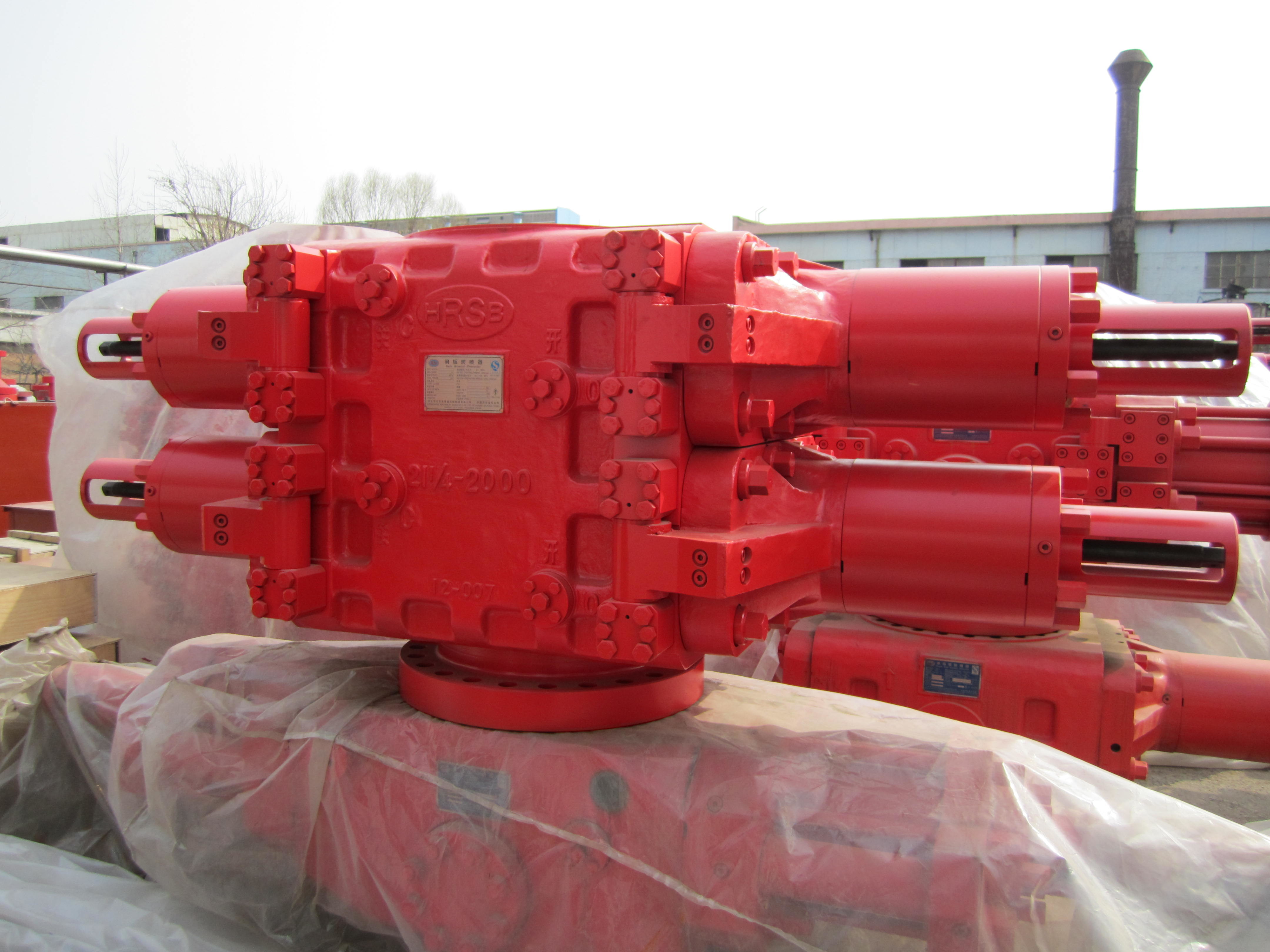

Hydraulic Double Ram Blow Out Preventer 18 3/4 inch
Double Ram Blow Out Preventer là một bộ phận quan trọng của các thiết bị điều khiển giếng. Nó được đặc trưng bởi công tắc linh hoạt, dễ vận hành, an toàn trong sử dụng và bảo trì đơn giản, v.v.
Đặc điểm cấu trúc
Đối với một con ram hai mặt, cả hai mặt của con ram đều đối xứng. Đối với các công cụ khoan có kích thước khác nhau, chỉ cần thay thế bán vòng niêm phong cao su và thanh thạch ram,và các bộ phận khác có thể được sử dụng thay thế nhau; ram một mặt không thể đảo ngược; ram cắt có thể cắt các công cụ khoan đầu giếng và hoàn toàn niêm phong đầu giếng;
Các tham số củaThiết bị chống thổi hai Ram
| Mô hình |
Các cô gái sẽ mở (1 bộ) |
Các cô gái phải đóng cửa. (1 bộ) |
Tỷ lệ đóng cửa | Kích thước lắp ráp (in) | Trọng lượng ước tính ((lb) | ||||||
| Chiều dài (L) | Chiều rộng (W) | Chiều cao (H) | |||||||||
| Flg×Flg | STD × STD | Flg × Std | Flg×Flg | STD × STD | Flg × Std | ||||||
| 4 1/16 "-20,000psi ((Single RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16 "-20,000psi ((Double RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16 "-20,000psi ((Single RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16 "-20,000psi ((Double RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11′′-20,000psi ((Single RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11′′-20,000psi ((Double RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4′′-20,000psi ((Double RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
Thiết bị chống thổi hai RamTính năng
1- Loại chỗ ngồi bản lề kết hợp làm cho nó thuận tiện để duy trì và tháo rời sản phẩm.
2- Bảng không gỉ và vít khóa các bộ phận niêm phong trục để đảm bảo niêm phong đáng tin cậy.
3- Vật liệu cao su tăng cường của vòng niêm phong trên cổng bên đảm bảo tuổi thọ và niêm phong đáng tin cậy của nó.
4- Cấu trúc ram cho phép dễ dàng chuyển đổi lõi cao su và lõi cao su phía trước.Một khối dẫn được gắn trên mặt trước của bộ ram cung cấp tự động trung tâm cho các công cụ khoan.
Ngoài ra, thiết bị niêm phong thứ cấp ngang của thanh pít-tông cổng bên và lỗ rò rỉ niêm phong đảm bảo không chỉ khả năng thay thế cổng bên,nhưng cũng tạo điều kiện kiểm tra rò rỉ và các hoạt động niêm phong thứ cấp.
